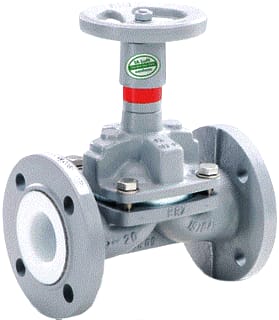

KSB - SISTO-20 Membraanafsluiter m233a096 - M233A096

Materiaal behuizing:

Gietijzer

KIWA-keur:

Nee

Druktrap klasse:

PN 16

Aansluiting 2:

Flens

Mediumtemperatuur (continu):

-10 t/m 160 °C

Nom. diameter:

DN 50

Medisch schoon:

Nee

Spindel en/of handwiel stijgend:

Ja

Rechte doorlaat:

Ja

Haakse uitvoering:

Nee

Bediening:

Handwiel

Aansluiting 1:

Flens

Druktrap klasse flens:

PN 16

Oppervlaktebescherming:

Overig

Materiaalkwaliteit:

Gietijzer EN-GJS-400-18 (GGG 40.3)

Met standaanwijzer:

Ja

Materiaal membraan:

EPDM

Lengte aansluiting 1:

230 mm

Werkende lengte aansluiting 1:

230 mm

Inwendig gevoerd:

Kunststof

Lengte aansluiting 2:

230 mm

Materiaal kopstuk:

Overig

Volle doorlaat:

Nee

Uitwendige buisdiameter alle aansluitingen:

50 mm

Norm bouwlengte:

EN 558-1, 1

Zeta-waarde:

1.93

Max. drukverschil bij 20 °C:

16 bar

Werkende lengte aansluiting 2:

230 mm

Hoogte handgreep/handwiel:

231 mm

Lengte handgreep/diameter handwiel:

125 mm

Hoek van de afsluiter:

180 °

Hoek van de spindel:

90 °
