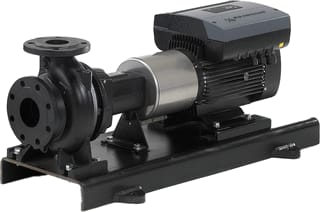

Grundfos - Fundatie normpomp 96600635 - 96600635

Aansluiting inlaatzijde:

Flens

Druktrap flens aansluiting inlaatzijde:

PN 16

Druktrap flens aansluiting perszijde:

PN 16

Aansluitstandaard inlaatzijde:

EN 1092-2

Hoogte persflens (h2):

568 mm

Beschermingsgraad (IP):

IP55

Afgegeven motorvermogen (P2):

22 kW

Aansluiting perszijde:

Flens

Aansluitstandaard perszijde:

EN 1092-2

Aantal fasen:

3

Breedte fundatieplaat (b2):

430 mm

Communicatie:

Ingebouwd en voorbereid

Druk bij volumestroom (BEP):

599.19 kPa

Elektrische aansluiting:

Aansluitklemmen

Explosieveilig:

Nee

Flensvorm:

Rond

Frequentie:

50 Hz

Geforceerde motorkoeling:

Nee

Hoogte zuigzijde (h3):

265 mm

Interface pulsbreedtemodulatie (PWM):

Nee

Interface pulsteller:

Nee

Interface signaal PT100 / PT1000 / PTC:

Ja

Interface signaal 0-10 V / 2-10 V:

Ja

Interface signaal 0-20 mA / 4-20 mA:

Ja

2G-netwerk standaard:

Nee

4G-netwerk standaard:

Nee

Isolatieklasse volgens IEC:

F

Kwaliteitsklasse materiaal waaier:

Gietijzer EN-GJL-200 (GG 20)

Kwaliteitsklasse pomphuis:

Gietijzer EN-GJL-250 (GG 25)

Lengte fundatieplaat (l1):

1143 mm

Lengte hart pers/zuig (a):

100 mm

Materiaal pomphuis:

Gietijzer

Materiaal waaier / pompwiel:

Gietijzer

Max. debiet:

94.64 m³/h

Mediumtemperatuur (continu):

0 t/m 120 °C

Max. opvoerhoogte:

71.3 m

Max. werkdruk:

16 bar

Met communicatie-interface RS-232:

Nee

Met communicatie-interface RS-485:

Ja

Minimum Efficiëntie Index (MEI):

0.61

Motor energie-efficiëntieklasse:

IE5

Nom. diameter aansluiting inlaatzijde:

DN 65

Nom. diameter aansluiting perszijde:

DN 50

Nom. spanning:

380 t/m 480 V

Nom. stroom:

37.66 A

Normmotor:

Ja

Ondersteunt protocol voor BACnet IP:

Nee

Ondersteunt protocol voor BACnet MS / TP:

Nee

Ondersteunt protocol voor CAN / CANOpen:

Nee

Ondersteunt protocol voor EIB/KNX:

Nee

Ondersteunt protocol voor EtherNet/IP:

Ja

Ondersteunt protocol voor LIN Bus:

Nee

Ondersteunt protocol voor LON / LONWorks:

Nee

Ondersteunt protocol voor Modbus RTU:

Ja

Ondersteunt protocol voor Modbus TCP:

Nee

Ondersteunt protocol voor PROFIBUS:

Nee

Ondersteunt protocol voor PROFINET IO:

Nee

Pomplengte (l):

1088 mm

Potentiaalvrij schakelcontact:

Ja

Radiostandaard Bluetooth:

Ja

Radiostandaard WLAN 802.11:

Nee

Standaard radio 5G:

Nee

Toerenregeling motor:

Ingebouwd

Toerental:

2895 1/min

Type toerenregeling:

Traploos

Volumestroom (BEP):

77.57 m³/h

Omgevingstemperatuur:

-20 t/m 50 °C
