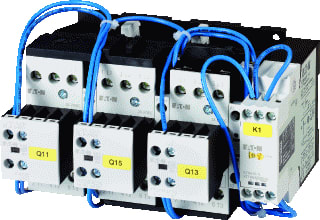

Eaton - SDAINL Magneetschakelaarcombinatie Sdainlm16(24Vdc) - 100417

Nom. stuurspanning bij AC 50 Hz:

0 V

Functie:

Ster-driehoek-hulpcontactblok

Type stuurspanning:

DC

Nom. vermogen NEMA:

0 kW

Nom. bedrijfsstroom Ie bij AC-3, 400 V:

16 A

Aansluitwijze hoofdstroomcircuit:

Schroefaansluiting

Nom. vermogen bij AC-3, 400 V:

7.5 kW

Beschermingsgraad (IP):

IP20

Beschermingsgraad (NEMA):

Overig

Nom. stuurspanning bij AC 60 Hz:

0 V

Aantal hoofdcontacten als verbreekcontact:

0

Aantal hoofdcontacten als maakcontact:

9

Draagrailmontage mogelijk:

Nee

Nom. stuurspanning bij DC:

24 V

Uitvoering elektr. aansluiting v hulp- en stuurstroomcircuit:

Schroefaansluiting

Nom. bedrijfsstroom Ie bij AC-1, 400 V:

16 A

Bedrijfsspanning bij AC 50 Hz:

24 t/m 690 V

Bedrijfsspanning bij AC 60 Hz:

24 t/m 690 V

Bedrijfsspanning bij DC:

0 V

Aantal hulpcontacten als maakcontact:

3

Aantal hulpcontacten als verbreekcontact:

0

Aantal hulpcontacten als wisselcontact:

0

Spanningstype van de bedrijfsspanning:

AC

Hoogte:

82 mm

Breedte:

158 mm

Diepte:

117 mm

Opmerking:

Automatische sterdriehoekschakelaar
