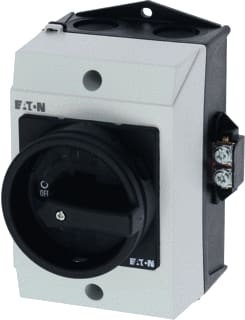

Eaton - Lastscheider Schak Ac Tbv Pv-Inst 4P 25A - 199536

Apparaatbouwvorm:

Compleet apparaat in behuizing

Uitvoering als werkschakelaar:

Ja

Uitvoering als hoofdschakelaar:

Ja

Vergrendelbaar:

Ja

Nom. continustroom Iu:

25 A

Uitvoering als noodstopinrichting:

Nee

Beschermingsgraad frontzijde (IP):

IP20

Aantal polen:

4

Kleur bedieningselement:

Zwart

Geschikt voor verdelerinbouw:

Nee

Geschikt voor frontmontage centraal:

Nee

Aantal hulpcontacten als maakcontact:

0

Bedrijfsspanning (meetspanning):

690 V

Geschikt voor frontmontage 4-gats:

Nee

Uitvoering van het bedieningselement:

Deurkoppelingsdraaiaandrijving

Uitvoering als omkeerschakelaar:

Nee

Uitschakelspoel optioneel:

Nee

Hoogte:

180.3 mm

Geschikt voor tussenbouw:

Nee

Aansluitwijze hoofdstroomcircuit:

Schroefaansluiting

Schakelvermogen bij 400 V:

13 kW

Aantal hulpcontacten als verbreekcontact:

0

Uitvoering als veiligheidsschakelaar:

Nee

Geschikt voor bodemmontage:

Ja

Beschermingsgraad (NEMA):

Overig

Voorwaardelijke nom. kortsluitstroom Iq:

80 kA

Motoraandrijving optioneel:

Nee

Aantal hulpcontacten als wisselcontact:

0

Aantal schakelaars:

1

Breedte:

111.4 mm

Diepte:

113.4 mm

Max. nom. bedrijfsspanning Ue bij AC:

690 V

Met voorbereidde bekabeling:

Nee

Motoraandrijving geïntegreerd:

Nee

Nom. continustroom, AC-21, 400 V:

25 A

Nom. vermogen, AC-23, 400 V:

13 kW

Nom. continustroom, AC-23, 400 V:

25 A

Toegelaten korte-duur stroom Icw:

0.64 kA

Nom. vermogen bij AC-3, 400 V:

7.5 kW
