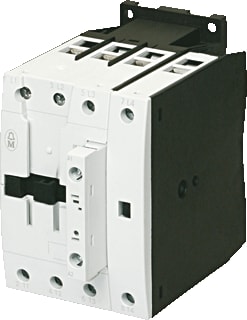

Eaton - DILM P Magneetschakelaar Magnsch Dilmp80 230/240Vac - 109884
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 230 V
Type stuurspanning - AC
Nom. stuurspanning bij DC - 0 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
1711499
Leverancierscode
109884
EAN
4015081094509
Commercieel bestelnummer
Onbekend
HGS code
194005
Type
P
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
230 V
Type stuurspanning:
AC
Nom. stuurspanning bij DC:
0 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
29.8 kW
Aantal hoofdcontacten als maakcontact:
4
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
230 t/m 690 V
Nom. stuurspanning bij AC 60 Hz:
240 V
Diepte:
132 mm
Bedrijfsspanning bij AC 60 Hz:
230 t/m 690 V
Breedte:
74 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
80 A
Hoogte:
115 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
50 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
40 A
Nom. vermogen bij AC-3, 400 V:
22 kW
Nom. vermogen bij AC-4, 400 V:
20 kW
Opmerking:
N.v.t.
Magneetschakelaar, toepassing: Magneetschakelaars voor 4-polige elektrische verbruikers, magneetschakelaars tot 200 A, 4-polig, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, Aansluittechniek: Schroefklemmen, aantal polen: 4 polen, 380 V 400 V: Ie= 50 A, conventionele vrije lucht thermische stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 80 A, in behuizing: Ith= 64 A, conventionele vrije lucht thermische stroom, 1-polig open: Ith= 207 A, in behuizing: Ith= 186 A, 220 V 230 V: P= 15,5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW
Identificatie- EAN: 4015081094509
- Artikelnummer leverancier: 109884
- Artikelomschrijving leverancier: Magneetschakelaar DILMP80(230V50HZ,240V60HZ) 80A, AC1, 4-polig, 0m, 0v
- Artikelnummer Technische Unie: 1711499
Een Eaton product
