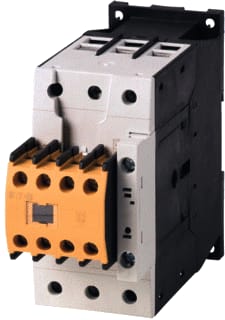

Eaton - DILM Magneetschakelaar Dilms50-22 Rdc24 - 191714

Nom. stuurspanning bij AC 50 Hz:

0 V

Type stuurspanning:

DC

Nom. stuurspanning bij DC:

24 V

Aansluitwijze hoofdstroomcircuit:

Schroefaansluiting

Modulaire uitvoering (voor railmontage):

Nee

Nom. vermogen NEMA:

29.8 kW

Aantal hoofdcontacten als maakcontact:

3

Aantal hoofdcontacten als verbreekcontact:

0

Aantal hulpcontacten als verbreekcontact:

2

Aantal hulpcontacten als maakcontact:

2

Bedrijfsspanning bij AC 50 Hz:

230 t/m 690 V

Nom. stuurspanning bij AC 60 Hz:

0 V

Diepte:

147 mm

Bedrijfsspanning bij AC 60 Hz:

230 t/m 690 V

Breedte:

55 mm

Nom. bedrijfsstroom Ie bij AC-1, 400 V:

80 A

Hoogte:

115 mm

Nom. bedrijfsstroom Ie bij AC-3, 400 V:

50 A

Nom. bedrijfsstroom Ie bij AC-4, 400 V:

21 A

Nom. vermogen bij AC-3, 400 V:

22 kW

Nom. vermogen bij AC-4, 400 V:

10 kW
