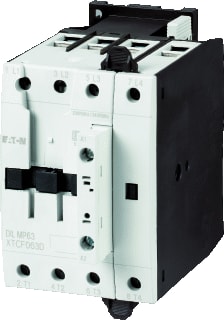

Eaton - DILM Magneetschakelaar Dilmp63(Rdc24) - 109869
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 0 V
Type stuurspanning - DC
Nom. stuurspanning bij DC - 24 t/m 27 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
1712000
Leverancierscode
109869
EAN
4015081094370
Commercieel bestelnummer
DILMP63(RDC24)
HGS code
194005
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
0 V
Type stuurspanning:
DC
Nom. stuurspanning bij DC:
24 t/m 27 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
22 kW
Aantal hoofdcontacten als maakcontact:
4
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
230 t/m 690 V
Nom. stuurspanning bij AC 60 Hz:
0 V
Diepte:
132 mm
Bedrijfsspanning bij AC 60 Hz:
230 t/m 690 V
Breedte:
74 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
63 A
Hoogte:
115 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
40 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
25 A
Nom. vermogen bij AC-3, 400 V:
18.5 kW
Nom. vermogen bij AC-4, 400 V:
12 kW
Recycle:
Ja
Magneetschakelaar, toepassing: Magneetschakelaars voor 4-polige elektrische verbruikers, Magneetschakelaars tot 200 A, 4-polig, Gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, Aansluittechniek: Schroefklemmen, Aantal polen: 4 polen, 380 V 400 V: Ie= 40 A, Conventionele vrije lucht thermische stroom, 3-polig, 50 - 60 Hz Open bij 40 °C: Ith =Ie= 63 A, in kast: Ith= 50 A, Conventionele vrije lucht thermische stroom, 1-polig open: Ith= 162 A, in behuizing: Ith= 146 A, 220 V 230 V: P= 12,5 kW, 380 V 400 V: P= 18,5 kW, 660 V 690 V: P= 23 kW
Identificatie- EAN: 4015081094370
- Artikelnummer leverancier: 109869
- Artikelomschrijving leverancier: Magneetschakelaar DILMP63(RDC24) (24-27VDC) 63A, AC1, 4-polig, 0m, 0v
- Artikelnummer Technische Unie: 1712000
Een Eaton product
