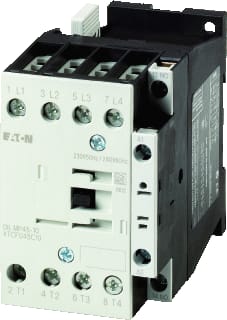

Eaton - DILM Magneetschakelaar Dilmp32-01 Rdc24 - 118913
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 0 V
Type stuurspanning - DC
Nom. stuurspanning bij DC - 24 t/m 27 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
1877267
Leverancierscode
118913
EAN
4015081170401
Commercieel bestelnummer
Onbekend
HGS code
194005
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
0 V
Type stuurspanning:
DC
Nom. stuurspanning bij DC:
24 t/m 27 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
11 kW
Aantal hoofdcontacten als maakcontact:
4
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
1
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
24 t/m 690 V
Nom. stuurspanning bij AC 60 Hz:
0 V
Bedrijfsspanning bij AC 60 Hz:
24 t/m 690 V
Diepte:
97 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
32 A
Breedte:
58 mm
Hoogte:
85 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
18 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
15 A
Nom. vermogen bij AC-3, 400 V:
7.5 kW
Nom. vermogen bij AC-4, 400 V:
7 kW
Magneetschakelaar, toepassing: Magneetschakelaars voor 4-polige elektrische verbruikers, magneetschakelaars tot 200 A, 4-polig, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstandsovens , NAC-3: Normale AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, aansluittechniek: Schroefklemmen, aantal polen: 4 polen, 380 V 400 V: Ie= 18 A, conventionele vrije lucht thermische stroom, 3-polig, 50 - 60 Hz open bij 40 °C: Ith =Ie= 32 A, in behuizing: Ith= 27 A, conventionele vrije lucht thermische stroom, 1-polig open: Ith= 84 A, in behuizing: Ith= 76 A, 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, Contacten N/C = normaal gesloten: 1 nc
Identificatie- EAN: 4015081170401
- Artikelnummer leverancier: 118913
- Artikelomschrijving leverancier: Magneetschakelaar DILMP32-01(RDC24) (24-24VDC) 32A, AC1, 4-polig, 0m,
- Artikelnummer Technische Unie: 1877267
Een Eaton product
