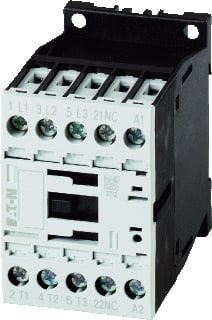

Eaton - DILM Magneetschakelaar Dilm15-01 24Vdc - 290108
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 0 V
Type stuurspanning - DC
Nom. stuurspanning bij DC - 24 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
1717519
Leverancierscode
290108
EAN
4015082901080
Commercieel bestelnummer
Onbekend
HGS code
194005
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
0 V
Type stuurspanning:
DC
Nom. stuurspanning bij DC:
24 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
7.4 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
1
Aantal hulpcontacten als maakcontact:
0
Bedrijfsspanning bij AC 50 Hz:
24 t/m 690 V
Nom. stuurspanning bij AC 60 Hz:
0 V
Bedrijfsspanning bij AC 60 Hz:
24 t/m 690 V
Diepte:
75 mm
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
22 A
Breedte:
45 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
15.5 A
Hoogte:
68 mm
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
7 A
Nom. vermogen bij AC-3, 400 V:
7.5 kW
Nom. vermogen bij AC-4, 400 V:
3 kW
Magneetschakelaar, toepassing: Magneetschakelaars voor motoren, magneetschakelaars tot 170 A, 3-polig, gebruikscategorie: AC-1: Niet-inductieve of licht inductieve belastingen, weerstand ovens, NAC-3: Standaard AC-inductiemotoren: starten, uitschakelen tijdens bedrijf, AC-4: Standaard AC-inductiemotoren: starten, tegenstroomremmen, omkeren, tippen, aansluittechniek: Schroefklemmen, opmerkingen: Niet geschikt voor motoren met efficiëntieklasse IE3. Aantal polen: 3-polig, nominale bedrijfsstroom AC-3 380 V 400 V: Ie= 15,5 A, nominale bedrijfsstroom AC-1 conventionele thermische stroom in vrije lucht, 3-polig, 50 - 60 Hz open bij 40 °C: Ith = Ie = 22 A, in behuizing: Ith = 18 A
Identificatie- EAN: 4015082901080
- Artikelnummer leverancier: 290108
- Artikelomschrijving leverancier: Magneetschakelaar DILM15-01(24VDC), 7,5kW, 0m, 1v
- Artikelnummer Technische Unie: 1717519
Een Eaton product
