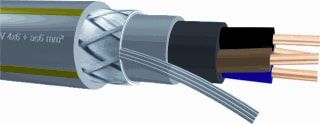

Draka - EO-YMEKaszh Voedingskabel v/a 1 kV vaste aanleg 4X10 G/G Mt - 123534NN

Samenstelling geleider:

Klasse 2 = samengeslagen

Geel/Groene ader:

Nee

Halogeenvrij volgens IEC 60754-2:

Ja

Nom. geleiderdoorsnede:

10 mm²

Litze:

Ja

Scherm:

Nee

Bewapening/armering:

Vlechtwerk

Aantal aders:

4

Adercodering:

Kleur

Halogeenvrij volgens IEC 60754-1:

Nee

Met aardgeleider:

Nee

Functiebehoud:

Geen

Installatiekabel:

Ja

EMC-uitvoering:

Nee

Brandvertraging volgens IEC 60332-1-2:

Nee

UV-bestendig:

Ja

Aderscherm:

Nee

CPR Eurobrandklasse volgens EN 13501-6: klasse:

Geen

Geleidervorm:

Rond

Buitendiameter:

21.9 mm

Materiaal bewapening:

Staal

Materiaal aderisolatie:

Polyolefine

Kabel dwarswaterdicht:

Nee

Geschikt voor verwerking in aarde/ondergrond:

Ja

Mantelkleur:

Overig

Met knaagdierbescherming:

Nee

Rookarm volgens IEC 61034-2:

Ja

Vochtbarrière:

Geen

Mantelmateriaal:

Polyolefine

Max. toelaatbare geleidertemperatuur:

90 °C

Oliebestendig volgens IEC 60811-404:

Ja

Aantal hulpaders:

0

Adercodering volgens HD 308 S2:

Ja

Afscherming langswaterdicht:

Nee

AWG-maat:

Overig

Binnenveldsturing:

Nee

Buitenveldsturing:

Nee

Concentrische geleider:

Geen

Brandvertraging volgens IEC 60332-3-21 (Cat A F/R):

Nee

Brandvertraging volgens IEC 60332-3-22 (Cat A):

Nee

Brandvertraging volgens IEC 60332-3-23 (Cat B):

Nee

Brandvertraging volgens IEC 60332-3-24 (Cat C):

Nee

Brandvertraging volgens IEC 60332-3-25 (Cat D):

Nee

Euroklasse brandende vallende druppels/deeltjes v EN 13501-6:

Geen

Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6:

Geen

Halogeenvrij volgens IEC 60754-3:

Nee

Eurobrandklasse volgens EN 13501-6: rookontwikkeling:

Geen

Gecertificeerd voor luchthaven verlichtingskabel:

Nee

Geleidende coating:

Nee

Geleider langswaterdicht:

Nee

Functiebehoud volgens IEC 60331-1:

Geen

Functiebehoud volgens IEC 60331-2:

Geen

Functiebehoud volgens IEC 60331-3:

Geen

Functiebehoud volgens EN 50200:

Geen

Functiebehoud volgens EN 50200 annex E:

Nee

Geleidermateriaal:

Koper

Oppervlakte geleider:

Blank

Kabelbreedte:

22 mm

Kabelhoogte:

22 mm

Geleiderweerstand bij 20°C:

1.83 Ohm/km

Gewicht:

793 kg/km

Max. treksterkte tijdens aanleggen:

1.45 kN

Glasvezelelement:

Nee

Hoogspanningskabel:

Nee

Kabelvorm:

Rond

Loodmantel:

Nee

Middenspanningskabel:

Nee

Min. toegestane buigrad stationaire toepass/vast verlegd:

155 mm

Nom. equivalente koperdoorsnede bewapening:

10 mm²

Isolatiebehoud:

Geen

Isolatiebehoud vlgs. IEC 60331:

Nee

Nom. spanning U:

1 kV

Nom. spanning U0:

0.6 kV

Gecertificeerd voor scheepsapplicaties:

Nee

Specificatie aderisolatie:

XLPE (VPE)

Specificatie mantelmateriaal:

Polyethyleen (PE)

Toegestane kabelbuitentemperatuur tijdens montage:

-20 t/m 80 °C

Toegestane kabelbuitentemperatuur, vast gemonteerd :

-40 t/m 80 °C
