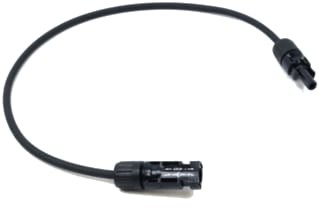

Conduct - PV Box Voedingskabel v/a 1 kV vaste aanleg Solar Kabel M+F Mc4 Zw 1M - PV.AKZ.MM.MF.0100.6

Samenstelling geleider:

Klasse 5 = soepel

Halogeenvrij volgens IEC 60754-2:

Ja

Nom. geleiderdoorsnede:

6 mm²

Litze:

Nee

Scherm:

Nee

Aantal aders:

1

Adercodering:

Kleur

Met aardgeleider:

Nee

Functiebehoud:

Geen

Installatiekabel:

Ja

Brandvertraging volgens IEC 60332-1-2:

Ja

Aderscherm:

Nee

CPR Eurobrandklasse volgens EN 13501-6: klasse:

Dca

Geleidervorm:

Rond

Buitendiameter:

6.2 mm

Materiaal aderisolatie:

Overig

Mantelkleur:

Zwart

Rookarm volgens IEC 61034-2:

Ja

Mantelmateriaal:

Overig

Max. toelaatbare geleidertemperatuur:

120 °C

Oliebestendig volgens IEC 60811-404:

Ja

Aantal hulpaders:

0

Adercodering volgens HD 308 S2:

Nee

Afscherming langswaterdicht:

Ja

AWG-maat:

10

Binnenveldsturing:

Nee

Buitenveldsturing:

Nee

Concentrische geleider:

Geen

Brandvertraging volgens IEC 60332-3-21 (Cat A F/R):

Nee

Brandvertraging volgens IEC 60332-3-22 (Cat A):

Nee

Brandvertraging volgens IEC 60332-3-23 (Cat B):

Nee

Brandvertraging volgens IEC 60332-3-24 (Cat C):

Nee

Brandvertraging volgens IEC 60332-3-25 (Cat D):

Nee

Euroklasse brandende vallende druppels/deeltjes v EN 13501-6:

d2

Euroklasse corrosiviteit/zuurgraad volgens EN 13501-6:

a3

Eurobrandklasse volgens EN 13501-6: rookontwikkeling:

s2

Gecertificeerd voor luchthaven verlichtingskabel:

Nee

Geleidende coating:

Nee

Geleider langswaterdicht:

Ja

Geleidermateriaal:

Koper

Oppervlakte geleider:

Vertind

Geleiderweerstand bij 20°C:

3.39 Ohm/km

Gewicht:

100 kg/km

Glasvezelelement:

Nee

Hoogspanningskabel:

Nee

Kabelvorm:

Rond

Loodmantel:

Nee

Middenspanningskabel:

Nee

Min. toegestane buigrad stationaire toepass/vast verlegd:

30 mm

Nom. doorsnede concentrische geleider:

0 mm²

Nom. equivalente koperdoorsnede bewapening:

0 mm²

Isolatiebehoud:

Geen

Isolatiebehoud vlgs. IEC 60331:

Ja

Nom. geleiderdoorsnede (AWG):

10 kcmil

Nom. spanning U:

1.5 kV

Nom. spanning U0:

1 kV

Gecertificeerd voor scheepsapplicaties:

Nee

Specificatie aderisolatie:

Overig

Specificatie mantelmateriaal:

Overig

Toegestane kabelbuitentemperatuur tijdens montage:

-40 t/m 90 °C

Toegestane kabelbuitentemperatuur, vast gemonteerd :

-40 t/m 90 °C
