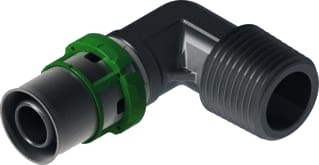

Comap - Fitting met 2 aansluitingen 7092Gw261 - 7092GW261

Vorm:

Bocht

Uitwendige buisdiameter aansluiting 1:

26 mm

Nom. diameter aansluiting 1:

DN 20

Materiaal aansluiting 1:

Messing

Uitwendige buisdiameter aansluiting 2:

25.4 mm

Aansluiting 1:

Persmof

Nom. diameter aansluiting 2:

1" (25)

Gastec QA:

Nee

Aansluiting 2:

Buitendraad conisch BSPT-R (ISO 7-1 / EN 10226-1)

KIWA-keur:

Ja

Verlopend:

Nee

Model:

1-delig

Oppervlaktebescherming aansluiting 1:

Vertind

Hoofdkleur fitting:

Grijs

Lengte:

56 mm

Materiaal aansluiting 2:

Messing

Met pakkingen:

Nee

Bochthoek:

90 °

Oppervlaktebescherming aansluiting 2:

Vertind

Druktrap klasse flens:

Overig

Contourcode aansluiting 2:

Overig

Met ontluchter:

Nee

Excentrisch:

Nee

Materiaal afdichting:

Ethyleen-Propyleen-Dieen-Monomeer (EPDM)

Mediumtemperatuur (continu):

0 t/m 110 °C

Met stootnok/-rand:

Ja

Afgedopt:

Nee

DVGW-keur voor gas:

Ja

Kwaliteitsklasse aansluiting 1:

CuZn39Pb3 (CW617N)

Oppervlaktebehandeling aansluiting 1:

Gestraald

Systeemgebonden:

Ja

Norm flens:

Geen

Contourcode aansluiting 1:

TH

Oppervlaktebehandeling aansluiting 2:

Gestraald

Trekvast:

Nee

Met aftapper:

Nee

FM keur:

Nee

Lengte aansluiting 1:

56 mm

Lengte aansluiting 2:

46 mm

Max. bedrijfsdruk bij max. medium temperatuur:

10 bar

Sleutelwijdte wartel:

0 mm

Wanddikte aansluiting 1:

3 mm

Werkende lengte aansluiting 1:

31 mm

Bochtstraal:

1.571 mm

Kwaliteitsklasse aansluiting 2:

CuZn39Pb3 (CW617N)

Ringstijfheidsklasse:

Overig

Aandraaimoment:

30 Nm

DIN-CERTCO certificaat:

Nee

DVGW-keur voor water:

Ja

Gecertificeerd volgens NF 545:

Ja

KOMO-keur:

Ja

LPCB keur:

Nee

Max. werkdruk bij 20 °C:

10 bar

Met aansluitingsindicator:

Nee

Met thermische isolatie:

Nee

Met TUV goedkeuring:

Nee

Sleutelwijdte:

0 mm

Standard Dimension Ratio (SDR):

0

Type goedkeuring volgens BBR / EKS:

Nee

ULC keur:

Nee

UL-keur:

Nee

VdS keur:

Nee

Wanddikte aansluiting 2:

3 mm

Werkende lengte aansluiting 2:

46 mm

Zeta-waarde:

1.335

Wanddikte aansluitleiding, aansluiting 1:

3 mm

Wanddikte aansluitleiding, aansluiting 2:

3 mm
