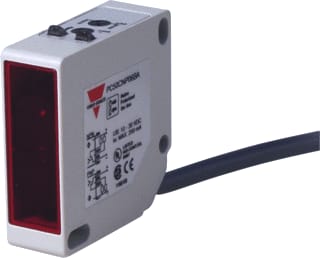

Carlo Gavazzi - Eenrichtings lichtscherm pc50cnt20ba - PC50CNT20BA

Uitvoering elektrische aansluiting:

Kabel

Lichtsoort:

Infraroodlicht

Max. schakelafstand:

20000 mm

Beschermingsgraad (IP):

IP67

Aantal beveiligde halfgeleider uitgangen:

2

Analoge uitgang 0 mA ... 20 mA:

Nee

Analoge uitgang 0 V ... 10 V:

Nee

Analoge uitgang -10 V ... +10 V:

Nee

Analoge uitgang 4 mA ... 20 mA:

Nee

Bouwvorm behuizing:

Kubus

Breedte sensor:

17 mm

Golflengte sensor:

880 nm

Hoogte sensor:

50 mm

Instelprocedure:

Manuele instelling

Lengte sensor:

50 mm

Leveringsomvang éénwegsysteem:

Ontvanger

Materiaal behuizing:

Kunststof

Materiaal kabelmantel:

Polyvinylchloride (PVC)

Materiaal optische vlakken:

Kunststof

Max. openingshoek:

2 °

Max. uitgangsstroom:

200 mA

Max. uitgangsstroom bij beveiligde uitgang:

200 mA

Met communicatie-interface analoog:

Nee

Met communicatie-interface AS-Interface:

Nee

Met communicatie-interface CANOpen:

Nee

Met communicatie-interface DeviceNet:

Nee

Met communicatie-interface Ethernet:

Nee

Met communicatie-interface INTERBUS:

Nee

Met communicatie-interface PROFIBUS:

Nee

Met communicatie-interface RS-232:

Nee

Met communicatie-interface RS-422:

Nee

Met communicatie-interface RS-485:

Nee

Met communicatie-interface SSD:

Nee

Met communicatie-interface SSI:

Nee

Met overige analoge uitgang:

Nee

Met tijdfunctie:

Nee

Nom. schakelafstand:

20000 mm

Nom. stuurspanning bij DC:

10 t/m 30 V

Omgevingstemperatuur:

-20 t/m 60 °C

Reactietijd:

1 ms

Schakelfrequentie:

500 Hz

Spanningstype:

DC

Tastfunctie:

Helder-/donkerschakelend

Uitvoering schakelelement:

Wisselcontact (NO/NC)

Uitvoering schakeluitgang:

PNP/NPN
