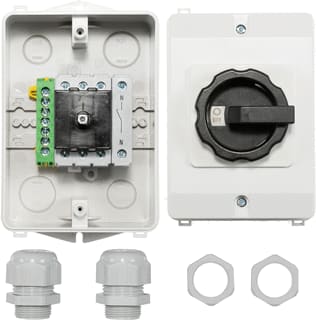

ASN - Sontheimer - Lastscheider Werkschak Pv 25 4Pmd1 - AE-A551020

Apparaatbouwvorm:

Compleet apparaat in behuizing

Uitvoering als werkschakelaar:

Ja

Uitvoering als hoofdschakelaar:

Ja

Vergrendelbaar:

Ja

Nom. continustroom Iu:

25 A

Uitvoering als noodstopinrichting:

Nee

Beschermingsgraad frontzijde (IP):

IP65

Aantal polen:

4

Kleur bedieningselement:

Zwart

Geschikt voor verdelerinbouw:

Nee

Geschikt voor frontmontage centraal:

Nee

Aantal hulpcontacten als maakcontact:

0

Bedrijfsspanning (meetspanning):

24 t/m 690 V

Geschikt voor frontmontage 4-gats:

Nee

Uitvoering van het bedieningselement:

Draaiknop

Uitvoering als omkeerschakelaar:

Nee

Uitschakelspoel optioneel:

Nee

Hoogte:

161 mm

Geschikt voor tussenbouw:

Nee

Aansluitwijze hoofdstroomcircuit:

Schroefaansluiting

Schakelvermogen bij 400 V:

7.5 kW

Aantal hulpcontacten als verbreekcontact:

0

Uitvoering als veiligheidsschakelaar:

Ja

Geschikt voor bodemmontage:

Ja

Beschermingsgraad (NEMA):

Overig

Voorwaardelijke nom. kortsluitstroom Iq:

10 kA

Motoraandrijving optioneel:

Nee

Aantal hulpcontacten als wisselcontact:

0

Aantal schakelaars:

1

Breedte:

100 mm

Breedte in module-eenheden:

0

Diepte:

115 mm

Max. nom. bedrijfsspanning Ue bij AC:

690 V

Met voorbereidde bekabeling:

Nee

Motoraandrijving geïntegreerd:

Nee

Nom. continustroom, AC-21, 400 V:

25 A

Nom. vermogen, AC-23, 400 V:

9 kW

Nom. continustroom, AC-23, 400 V:

19 A

Toegelaten korte-duur stroom Icw:

500 kA

Nom. vermogen bij AC-3, 400 V:

7.5 kW
