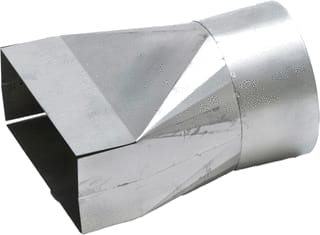

AIR Spiralo - Verloop luchtkanaal Inst.Verl.220X80 Rkvh 160 - RKVH2208.016

Aansluiting 1:

Insteekeind

Met voorgemonteerde afdichting:

Nee

Aansluiting 2:

Insteekeind

Nom. kanaaldiameter aansluiting 2:

160 mm

Geperst:

Nee

Materiaal kanaal:

Staal

Buisverloop:

Ja

Nom. kanaalbreedte aansluiting 1:

220 mm

Hulpstukverloop:

Nee

Lengte aansluiting 1:

67 mm

Lengte aansluiting 2:

50 mm

Inwendige oppervlaktebescherming:

Sendzimir verzinkt

Luchtdichtheidsklasse vlgs. EN 1751:

C

Lengte:

217 mm

Kleur buitenzijde:

Grijs

Werkende lengte aansluiting 1:

100 mm

Uitwendige oppervlaktebescherming:

Sendzimir verzinkt

Kwaliteitsklasse kanaal:

Overig

Instortbaar in beton:

Ja

Productiewijze:

Overig

Geperforeerde binnenwand:

Nee

Wanddikte kanaal:

6 mm

Model:

Ongeïsoleerd kanaal

Isolatiedikte:

0 mm

Uitvoeringsvorm:

Symmetrisch

Nom. kanaalhoogte aansluiting 1:

80 mm

Materiaal isolatie:

Overig

Met overschuifklem:

Nee

Met overschuifprofiel:

Nee

Uitvoeringsvorm aansluiting 1:

Rechthoekig luchtkanaal

Uitvoeringsvorm aansluiting 2:

Rond luchtkanaal

Equivalente kanaaldiameter 1:

0 mm

Equivalente kanaaldiameter 2:

0 mm

Werkende lengte aansluiting 2:

0 mm

Warmteweerstand Rd:

0 (m².K)/W

Antibacteriële behandeling:

Nee

Antistatische uitvoering:

Nee

Opmerking:

n.v.t.
