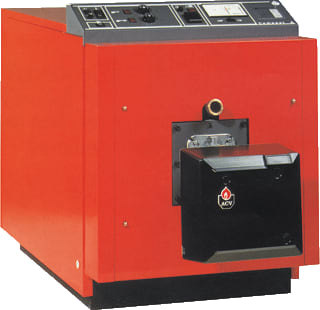

ACV - Compact A Ketel voor voorzetbrander Olieketel 100 - 04120101

Aansluiting aanvoer:

Binnendraad

Aansluiting condens:

Geen

Aansluiting retour:

Binnendraad

Aansluiting rookgasafvoer:

Insteekeind

Breedte:

796 mm

Diameter branderopening:

250 mm

Diepte:

1295 mm

Hoogte:

800 mm

Ingebouwd overdrukventiel:

Nee

Ingebouwde circulatiepomp:

Nee

Ingebouwde manometer:

Nee

Ingebouwde vul-/aftapkraan:

Nee

Ketelsysteem:

Vlambuis

Materiaal warmtewisselaar:

Staal

Materiaalkwaliteit:

Plaatstaal

Levering geassembleerd:

Ja

Max. aanvoertemperatuur (werktemperatuur):

90 °C

Max. werkdruk:

6 bar

Medium:

Water

Min. retourtemperatuur:

60 °C

Min. werkdruk:

100 kPa

Nom. diameter aanvoer:

DN 50

Nom. diameter retour:

DN 50

Nom. kanaaldiameter rookgasafvoer:

200 mm

Nom. vermogen 80-60 °C:

74 kW

Nom. vermogen 50-30 °C:

100 kW

Waterzijdige weerstand bij dT 20 °C:

0.5 kPa

Uitwendige buisdiameter aanvoer:

2.3 mm

Uitwendige buisdiameter retour:

2.3 mm

Uitwendige buisdiameter condens:

0 mm
