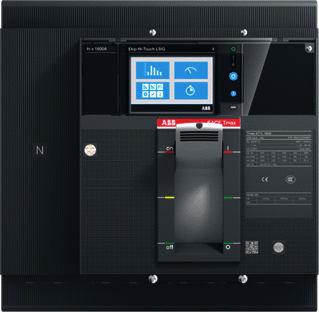

ABB - Tmax XT XT7L Vermogensschakelaar Verm Schak 1Sda101243R1 - 1SDA101243R1

Instelbereik overbelastingsbeveiliging:

400 t/m 1000 A

Uitvoering van het bedieningselement:

Draaigreep

Nom. spanning:

690 V

Positie aansluiting hoofdstroomcircuit:

Voorzijde

Aansluitwijze hoofdstroomcircuit:

Boutklem

Compleet apparaat incl. beveiligingsunit:

Ja

Omegarailmontage optioneel:

Nee

Apparaatbouwvorm:

Inbouwapparaat vaste inb. techniek

Nom. continustroom Iu:

1000 A

Motoraandrijving geïntegreerd:

Nee

Met geïntegreerde onderspanningsspoel:

Nee

Aantal hulpcontacten als maakcontact:

0

Aantal polen:

4

Aantal hulpcontacten als verbreekcontact:

0

Geschikt voor omegarailmontage:

Nee

Geïntegreerde aardsluitingsbeveiliging:

Nee

Aantal hulpcontacten als wisselcontact:

0

Voorzien van uitgeschakeld-melder:

Nee

Instelbereik onvertraagde kortsluitbeveiliging:

1500 t/m 15000 A

Nom. afschakelvermogen Icu bij 400 V, 50 Hz:

120 kA

Instelbereik kortstondigvertraagde kortsluitactivering:

600 t/m 10000 A

Motoraandrijving optioneel:

Ja

Beschermingsgraad (IP):

IP20

Verliesvermogen:

37 W

Recycle:

Ja
