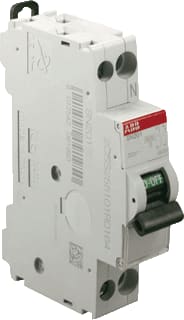

ABB - System pro M compact SN200L Installatieautomaat Autom 1P+N Sn201L C16A - 2CSS245101R0164
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - C
Meeschakelende nul - Ja
Spanningstype - AC
Nom. (meet)stroom - 16 A
Aantal polen (totaal) - 2
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
4080818
Leverancierscode
2CSS245101R0164
EAN
8012542088653
Commercieel bestelnummer
SN201 L-C16
HGS code
180187
Type
SN200L
Douanenummer
85362010
Uitschakelkarakteristiek:
C
Meeschakelende nul:
Ja
Spanningstype:
AC
Nom. (meet)stroom:
16 A
Aantal polen (totaal):
2
Breedte in module-eenheden:
1
Frequentie:
50 t/m 60 Hz
Nevenapparaat mogelijk:
Ja
Nom. afschakelvermogen Icn EN 60898 bij 230 V:
4.5 kA
Aantal beveiligde polen:
1
Nom. (meet)spanning:
230 V
Bouwbreedte:
17.8 mm
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V:
6 kA
Aansluitbare geleiderdoorsnede meerdraads:
1 t/m 10 mm²
Aansluitbare geleiderdoorsnede eendraads:
1 t/m 16 mm²
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V:
6 kA
Inbouwmontage (stucwerk):
Nee
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
69 mm
Nom. isolatiespanning Ui:
500 V
Explosieveilig:
Nee
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
6 kA
Verliesvermogen:
3.6 W
Vervuilingsgraad:
2
De SN201 L-C16 uit de System pro M compact-serie is een 1P+N installatieautomaat in één module voor de beveiliging van eindgroepen tegen overbelasting en kortsluiting. Ontworpen voor montage op DIN-rail in verdeelinrichtingen biedt hij betrouwbare bescherming en een compacte bouwvorm die ruimte in de kast vrijhoudt. De C-karakteristiek bij 16 A zorgt voor zekere uitschakeling bij gemengde en licht inductieve belastingen, terwijl een kortsluitinschakelvermogen van 4,5–6 kA de continuïteit van het systeem ondersteunt. De neutraal rechts maakt de bedrading eenduidig en versnelt foutanalyse. Dankzij de éénmoduulbreedte is een hoge packingsdichtheid mogelijk, en de compatibiliteit met System pro M compact-accessoires en de doorverbindingskam maakt snelle, nette rijgmontage en uitbreiding eenvoudig.
Een ABB product
Ontdek de ABB-serie
