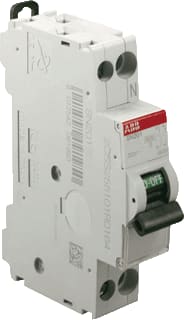

ABB - System pro M compact SN200L Installatieautomaat Autom 1P+N Sn201L B20A - 2CSS245101R0205
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Spanningstype - AC
Nom. (meet)stroom - 20 A
Aantal polen (totaal) - 2
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
4080842
Leverancierscode
2CSS245101R0205
EAN
8012542087854
Commercieel bestelnummer
SN201 L-B20
HGS code
180103
Type
SN200L
Douanenummer
85362010
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Spanningstype:
AC
Nom. (meet)stroom:
20 A
Aantal polen (totaal):
2
Breedte in module-eenheden:
1
Frequentie:
50 t/m 60 Hz
Nevenapparaat mogelijk:
Ja
Nom. afschakelvermogen Icn EN 60898 bij 230 V:
4.5 kA
Aantal beveiligde polen:
1
Nom. (meet)spanning:
230 V
Bouwbreedte:
17.8 mm
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V:
6 kA
Aansluitbare geleiderdoorsnede meerdraads:
1 t/m 10 mm²
Aansluitbare geleiderdoorsnede eendraads:
1 t/m 16 mm²
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V:
6 kA
Inbouwmontage (stucwerk):
Nee
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
69 mm
Nom. isolatiespanning Ui:
500 V
Explosieveilig:
Nee
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
6 kA
Verliesvermogen:
4.8 W
Vervuilingsgraad:
2
De SN201 L-B20 uit de System pro M compact-serie is een compacte installatieautomaat voor het beveiligen van eindgroepen tegen overbelasting en kortsluiting. Het 1P+N-ontwerp in één module bespaart ruimte in de rail en maakt het eenvoudig om circuits overzichtelijk op te bouwen in verdeelinrichtingen. Met B-karakteristiek en 20 A levert hij zekere uitschakeling, terwijl een schakelvermogen van 4,5–6 kA veiligheid biedt bij foutstromen. De nulgeleider rechts vereenvoudigt bekabeling en verkleint de kans op aansluitfouten. Dankzij de DIN-railcompatibiliteit en inzet in System pro M compact-borden is snelle, nette montage mogelijk, ook in combinatie met een doorverbindingskam. Zo ontstaat een betrouwbare, nette en schaalbare oplossing voor nieuwe en bestaande installaties.
