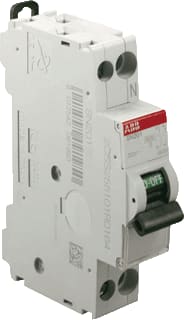

ABB - System pro M compact SN200L Installatieautomaat Autom 1P+N Sn201L B16A - 2CSS245101R0165
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Spanningstype - AC
Nom. (meet)stroom - 16 A
Aantal polen (totaal) - 2
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
4080826
Leverancierscode
2CSS245101R0165
EAN
8012542087755
Commercieel bestelnummer
SN201 L-B16
HGS code
180136
Type
SN200L
Douanenummer
85362010
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Spanningstype:
AC
Nom. (meet)stroom:
16 A
Aantal polen (totaal):
2
Breedte in module-eenheden:
1
Frequentie:
50 t/m 60 Hz
Nevenapparaat mogelijk:
Ja
Nom. afschakelvermogen Icn EN 60898 bij 230 V:
4.5 kA
Aantal beveiligde polen:
1
Nom. (meet)spanning:
230 V
Bouwbreedte:
17.8 mm
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V:
6 kA
Aansluitbare geleiderdoorsnede meerdraads:
1 t/m 10 mm²
Aansluitbare geleiderdoorsnede eendraads:
1 t/m 16 mm²
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V:
6 kA
Inbouwmontage (stucwerk):
Nee
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
69 mm
Nom. isolatiespanning Ui:
500 V
Explosieveilig:
Nee
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
6 kA
Verliesvermogen:
3.6 W
Vervuilingsgraad:
2
SN201 L-B16 uit de System pro M compact-serie beschermt eindgroepen betrouwbaar tegen overbelasting en kortsluiting. Het is een 1P+N installatieautomaat in slechts 1 module, ideaal wanneer paneelruimte schaars is. De neutraal zit rechts, wat de bedrading overzichtelijk maakt en foutzoeken versnelt. Met B-karakteristiek en 16 A is dit type geschikt voor algemene licht- en contactdoosgroepen. Het afschakelvermogen van 4,5–6 kA biedt een solide veiligheidsmarge in uiteenlopende verdeelinrichtingen. De compacte bouw versnelt montage op din-rail, terwijl de vaste 1P+N-opbouw ongewenste uitschakelingen helpt voorkomen door stabiele scheiding van fase en neutraal. Naadloze integratie binnen System pro M compact, inclusief gebruik met doorverbindingskam en optionele hulpcontacten, maakt schaalbare uitbreidingen eenvoudig.
Een ABB product
