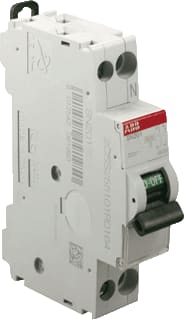

ABB - System pro M compact SN200L Installatieautomaat Autom 1P+N Sn201L B10A - 2CSS245101R0105
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Spanningstype - AC
Nom. (meet)stroom - 10 A
Aantal polen (totaal) - 2
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
4080800
Leverancierscode
2CSS245101R0105
EAN
8012542087656
Commercieel bestelnummer
SN201 L-B10
HGS code
180103
Type
SN200L
Douanenummer
85362010
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Spanningstype:
AC
Nom. (meet)stroom:
10 A
Aantal polen (totaal):
2
Breedte in module-eenheden:
1
Frequentie:
50 t/m 60 Hz
Nevenapparaat mogelijk:
Ja
Nom. afschakelvermogen Icn EN 60898 bij 230 V:
4.5 kA
Aantal beveiligde polen:
1
Nom. (meet)spanning:
230 V
Bouwbreedte:
17.8 mm
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V:
6 kA
Aansluitbare geleiderdoorsnede meerdraads:
1 t/m 10 mm²
Aansluitbare geleiderdoorsnede eendraads:
1 t/m 16 mm²
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V:
6 kA
Inbouwmontage (stucwerk):
Nee
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
69 mm
Nom. isolatiespanning Ui:
500 V
Explosieveilig:
Nee
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
6 kA
Verliesvermogen:
1.9 W
Vervuilingsgraad:
2
De SN201 L-B10 uit de System pro M compact serie is een installatieautomaat die eindcircuits betrouwbaar beschermt tegen overbelasting en kortsluiting. Het 1P+N ontwerp in één module is ideaal voor DIN-rail verdeelkasten en past bij toepassingen zoals verlichting en algemene eindgroepen met een nominale stroom van 10 A en B-karakteristiek. De compacte bouw bespaart ruimte in de rail, terwijl de nul rechts het bedraden versnelt en fouten voorkomt. Het apparaat schakelt snel uit bij storingen voor maximale continuïteit en veiligheid, en sluit naadloos aan op System pro M compact accessoires en doorverbindingskammen. Met een kortsluitvastheid van 4,5–6 kA biedt het een robuuste oplossing voor moderne verdeelinrichtingen, met consistente prestaties en een overzichtelijke 1-modulaire inbouw.
