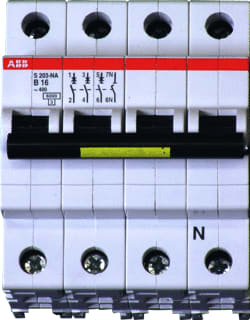

ABB - System pro M compact SC200 Installatieautomaat Autom 3P+N16A B Sc203B16Na - 2CDS253120R0165
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Spanningstype - AC
Nom. (meet)stroom - 16 A
Aantal polen (totaal) - 4
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
3174232
Leverancierscode
2CDS253120R0165
EAN
4016779650397
Commercieel bestelnummer
SC203-B16NA
HGS code
180184
Type
SC200
Douanenummer
85362010
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Spanningstype:
AC
Nom. (meet)stroom:
16 A
Aantal polen (totaal):
4
Breedte in module-eenheden:
4
Frequentie:
50 t/m 60 Hz
Nevenapparaat mogelijk:
Ja
Aantal beveiligde polen:
3
Nom. afschakelvermogen Icn EN 60898 bij 230 V:
6 kA
Nom. afschakelvermogen Icn EN 60898 bij 400 V:
6 kA
Nom. (meet)spanning:
400 V
Bouwbreedte:
70 mm
Aansluitbare geleiderdoorsnede meerdraads:
0.75 t/m 25 mm²
Aansluitbare geleiderdoorsnede eendraads:
0.75 t/m 35 mm²
Inbouwmontage (stucwerk):
Nee
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
69 mm
Nom. isolatiespanning Ui:
440 V
Explosieveilig:
Nee
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
6 kA
Vervuilingsgraad:
2
De System pro M compact SC203-B16NA is een installatieautomaat voor betrouwbare eindgroepbeveiliging in verdeelinrichtingen. Hij beschermt drie fasen plus nul tegen overbelasting en kortsluiting en is ideaal voor residentiële en utiliteitstoepassingen waar een compacte, DIN-railoplossing vereist is. Dankzij stroombegrenzing wordt de doorslagenergie beperkt, wat componenten spaart en de beschikbaarheid van installaties verhoogt. De combinatie van een vertraagd thermisch mechanisme voor overbelastingen en een elektromagnetisch mechanisme voor kortsluitingen zorgt voor snelle, selectieve uitschakeling. Dit type biedt B-karakteristiek, 3P+N en 16 A, terwijl de SC200-reeks tevens varianten in B en C, 1P+N en 3P+N tot 32 A omvat. Conformiteit met IEC/EN 60898-1 geeft de zekerheid van een veilige keuze voor zowel woon- als commerciële omgevingen.
