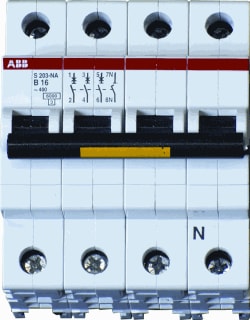

ABB - System pro M compact S200M Installatieautomaat Autom 3Pn 10Ka S203M B16 N - 2CDS273103R0165
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Spanningstype - AC
Nom. (meet)stroom - 16 A
Aantal polen (totaal) - 4
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
7584097
Leverancierscode
2CDS273103R0165
EAN
4016779549776
Commercieel bestelnummer
S203M-B16NA
HGS code
180110
Type
S200M
Douanenummer
85362010
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Spanningstype:
AC
Nom. (meet)stroom:
16 A
Aantal polen (totaal):
4
Breedte in module-eenheden:
4
Frequentie:
50 t/m 60 Hz
Nevenapparaat mogelijk:
Ja
Aantal beveiligde polen:
3
Nom. afschakelvermogen Icn EN 60898 bij 230 V:
10 kA
Nom. afschakelvermogen Icn EN 60898 bij 400 V:
10 kA
Nom. (meet)spanning:
400 V
Bouwbreedte:
70 mm
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V:
15 kA
Aansluitbare geleiderdoorsnede meerdraads:
0.75 t/m 25 mm²
Aansluitbare geleiderdoorsnede eendraads:
0.75 t/m 35 mm²
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V:
25 kA
Inbouwmontage (stucwerk):
Nee
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
69 mm
Nom. isolatiespanning Ui:
440 V
Explosieveilig:
Nee
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
15 kA
Verliesvermogen:
10 W
Vervuilingsgraad:
3
Recycle:
Ja
De System pro M compact S203M-B16NA is een 3p+N installatieautomaat met B-karakteristiek, 16 A en een schakelvermogen tot 10 kA bij 230/400 V AC. Hij beschermt verdeel- en eindgroepen betrouwbaar tegen overbelasting en kortsluiting, ideaal voor residentiële, utilitaire en industriële omgevingen. De stroombegrenzende werking verkleint foutenergie, wat bedrading en componenten ten goede komt. Deze uitvoering combineert een vertraagd thermisch mechanisme voor overbelastingsbeveiliging met een elektromechanisch mechanisme voor kortsluitbeveiliging. Conformiteit met IEC/EN 60898-1 en IEC/EN 60947-2 ondersteunt veilige toepassing en selectiviteit. Een ondermontabel hulpcontact bespaart tot 50% ruimte in de railopbouw, terwijl de S200M-platformarchitectuur flexibiliteit biedt in configuraties en kenmerken – met de S203M-B16NA als efficiënte keuze voor B-karakteristiek en driefase-toepassingen met nul.
