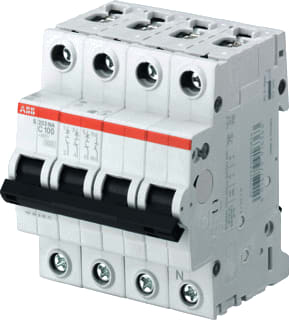

ABB - System pro M compact S200 Installatieautomaat Inst Aut 2Cds253103R0805 - 2CDS253103R0805
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Spanningstype - AC
Nom. (meet)stroom - 80 A
Aantal polen (totaal) - 4
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
7707141
Leverancierscode
2CDS253103R0805
EAN
4016779916356
Commercieel bestelnummer
S 203 B80 NA
HGS code
180110
Type
S200
Douanenummer
85362010
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Spanningstype:
AC
Nom. (meet)stroom:
80 A
Aantal polen (totaal):
4
Breedte in module-eenheden:
4
Frequentie:
50 t/m 60 Hz
Nevenapparaat mogelijk:
Ja
Aantal beveiligde polen:
3
Nom. afschakelvermogen Icn EN 60898 bij 230 V:
6 kA
Nom. afschakelvermogen Icn EN 60898 bij 400 V:
6 kA
Nom. (meet)spanning:
400 V
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V:
6 kA
Aansluitbare geleiderdoorsnede meerdraads:
4 t/m 35 mm²
Aansluitbare geleiderdoorsnede eendraads:
2.5 t/m 50 mm²
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V:
20 kA
Inbouwmontage (stucwerk):
Nee
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
69 mm
Nom. isolatiespanning Ui:
440 V
Explosieveilig:
Nee
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Energiebegrenzingsklasse:
3
Verliesvermogen:
32.4 W
Vervuilingsgraad:
3
De S 203 B80 NA uit de System pro M compact serie is een 3+N-polige installatieautomaat voor het beveiligen van driefasige groepen. Hij beschermt circuits tot 80 A betrouwbaar tegen overbelasting en kortsluiting. Met B-karakteristiek schakelt hij snel af bij standaard belastingen, terwijl een schakelvermogen van 6 kA zorgt voor zekerheid in lichte tot middelzware verdelers. De meeschakelende nul verhoogt de veiligheid en consistentie in driefasige toepassingen. Dankzij het compacte ontwerp past hij gemakkelijk in DIN-rail verdelers en blijft paneelruimte vrij. Compatibiliteit met System pro M compact accessoires, zoals doorverbindingskam en (signaal-/)hulpcontact, versnelt montage en biedt eenvoudige integratie in besturings- en bewakingssystemen. De voorspelbare uitschakelcurve minimaliseert ongewenste trips, wat stilstand en herstelkosten beperkt.
