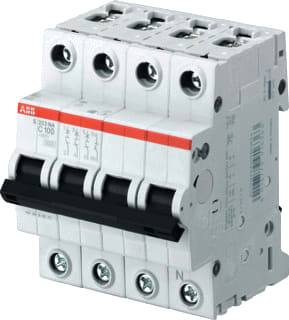

ABB - System pro M compact S200 Installatieautomaat Inst Aut 2Cds253103R0804 - 2CDS253103R0804
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - C
Meeschakelende nul - Ja
Spanningstype - AC
Nom. (meet)stroom - 80 A
Aantal polen (totaal) - 4
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
7707134
Leverancierscode
2CDS253103R0804
EAN
4016779916349
Commercieel bestelnummer
S 203 C80 NA
HGS code
180110
Type
S200
Douanenummer
85362090
Uitschakelkarakteristiek:
C
Meeschakelende nul:
Ja
Spanningstype:
AC
Nom. (meet)stroom:
80 A
Aantal polen (totaal):
4
Breedte in module-eenheden:
4
Frequentie:
50 t/m 60 Hz
Nevenapparaat mogelijk:
Ja
Aantal beveiligde polen:
3
Nom. afschakelvermogen Icn EN 60898 bij 230 V:
6 kA
Nom. afschakelvermogen Icn EN 60898 bij 400 V:
6 kA
Nom. (meet)spanning:
400 V
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V:
6 kA
Aansluitbare geleiderdoorsnede meerdraads:
4 t/m 35 mm²
Aansluitbare geleiderdoorsnede eendraads:
2.5 t/m 50 mm²
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V:
20 kA
Inbouwmontage (stucwerk):
Nee
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
69 mm
Nom. isolatiespanning Ui:
440 V
Explosieveilig:
Nee
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Energiebegrenzingsklasse:
3
Verliesvermogen:
39.2 W
Vervuilingsgraad:
3
De S 203 C80 NA uit de System pro M compact serie is een 3+N-polige installatieautomaat voor het betrouwbaar beveiligen van driefasige eindgroepen en verdeelinrichtingen op DIN-rail. Ideaal voor zwaardere belastingen tot 80 A, met een C-karakteristiek die aanloopstromen van motoren en HVAC toelaat zonder onnodige uitschakeling. Met een kortsluitvermogen van 6 kA schakelt hij snel en selectief bij overbelasting en kortsluiting, wat stilstand en gevolgschade helpt te beperken. De 3P + N-configuratie biedt duidelijke nulleider-schakeling in één compact apparaat, wat bedrading en foutkans reduceert. Dankzij de System pro M compact platformopbouw sluit hij naadloos aan op doorverbindingskammen en accessoires zoals hulpcontact of signaal-/hulpcontact, voor snelle paneelbouw en heldere statusbewaking.
