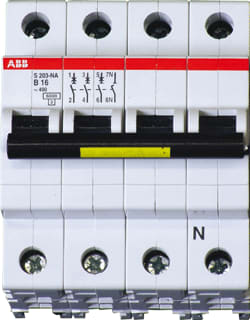

ABB - System pro M compact S200 Installatieautomaat Autom 3Pn 6Ka S 203 C20 Na - 2CDS253103R0204
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - C
Meeschakelende nul - Ja
Spanningstype - AC
Nom. (meet)stroom - 20 A
Aantal polen (totaal) - 4
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
7583156
Leverancierscode
2CDS253103R0204
EAN
4016779532488
Commercieel bestelnummer
S203-C20NA
HGS code
180110
Type
S200
Douanenummer
85362010
Uitschakelkarakteristiek:
C
Meeschakelende nul:
Ja
Spanningstype:
AC
Nom. (meet)stroom:
20 A
Aantal polen (totaal):
4
Breedte in module-eenheden:
4
Frequentie:
50 t/m 60 Hz
Nevenapparaat mogelijk:
Ja
Aantal beveiligde polen:
3
Nom. afschakelvermogen Icn EN 60898 bij 230 V:
6 kA
Nom. afschakelvermogen Icn EN 60898 bij 400 V:
6 kA
Nom. (meet)spanning:
400 V
Bouwbreedte:
70 mm
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V:
10 kA
Aansluitbare geleiderdoorsnede meerdraads:
0.75 t/m 25 mm²
Aansluitbare geleiderdoorsnede eendraads:
0.75 t/m 35 mm²
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V:
20 kA
Inbouwmontage (stucwerk):
Nee
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
69 mm
Nom. isolatiespanning Ui:
440 V
Explosieveilig:
Nee
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Verliesvermogen:
10 W
Vervuilingsgraad:
3
Recycle:
Ja
De S203-C20NA uit de System pro M compact-serie is een 3p+N installatieautomaat met C-karakteristiek, 20 A. Hij beschermt eindgroepen betrouwbaar tegen overbelasting en kortsluiting en is daarmee geschikt voor toepassingen in woningbouw, utiliteit en industrie waar selectiviteit en continuïteit cruciaal zijn. Deze current-limiting oplossing combineert een vertraagd thermisch mechanisme voor overloadbeveiliging met een elektromechanische uitschakeling bij kortsluiting. Met een breekvermogen tot 6 kA (230/400 V AC) levert hij hoge veiligheid in compacte verdelers. Onder-montage van een hulpcontact bespaart tot 50% ruimte en vereenvoudigt signaal- en koppelingsfuncties. De S200-reeks voldoet aan IEC/EN 60898-1, IEC/EN 60947-2 en UL1077 en is verkrijgbaar in diverse karakteristieken en configuraties voor schaalbare, toekomstbestendige installaties.
