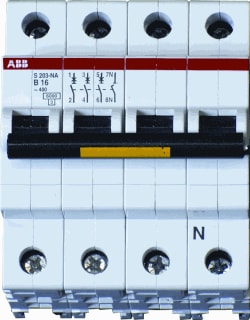

ABB - System pro M compact S200 Installatieautomaat Autom 3Pn 6Ka S 203 B16 Na - 2CDS253103R0165
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Spanningstype - AC
Nom. (meet)stroom - 16 A
Aantal polen (totaal) - 4
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
7583008
Leverancierscode
2CDS253103R0165
EAN
4016779532310
Commercieel bestelnummer
S203-B16NA
HGS code
180137
Type
S200
Douanenummer
85362010
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Spanningstype:
AC
Nom. (meet)stroom:
16 A
Aantal polen (totaal):
4
Breedte in module-eenheden:
4
Frequentie:
50 t/m 60 Hz
Nevenapparaat mogelijk:
Ja
Aantal beveiligde polen:
3
Nom. afschakelvermogen Icn EN 60898 bij 230 V:
6 kA
Nom. afschakelvermogen Icn EN 60898 bij 400 V:
6 kA
Nom. (meet)spanning:
400 V
Bouwbreedte:
70 mm
Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V:
10 kA
Aansluitbare geleiderdoorsnede meerdraads:
0.75 t/m 25 mm²
Aansluitbare geleiderdoorsnede eendraads:
0.75 t/m 35 mm²
Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V:
20 kA
Inbouwmontage (stucwerk):
Nee
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
69 mm
Nom. isolatiespanning Ui:
440 V
Explosieveilig:
Nee
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Verliesvermogen:
10 W
Vervuilingsgraad:
3
Recycle:
Ja
De System pro M compact S203-B16NA is een installatieautomaat voor betrouwbare beveiliging van driefaseninstallaties met nul. Hij bewaakt en schakelt bij overbelasting en kortsluiting, ideaal voor toepassingen van gebouw tot industrie. Met 3p+N, B-karakteristiek en 16 A levert hij precieze uitschakeling zonder ongewenste trips. Deze uitvoering is stroombegrenzend en combineert een vertraagd thermisch mechanisme voor overbelasting met een elektromechanisch mechanisme voor kortsluiting. De breekcapaciteit tot 6 kA bij 230/400 V AC zorgt voor zekerheid in veeleisende omgevingen. Conformiteit met IEC/EN 60898-1, IEC/EN 60947-2 en UL1077 onderstreept brede inzetbaarheid. Een ondermontage hulpcontact bespaart tot 50% ruimte in de kast en maakt signalering en koppeling eenvoudig binnen het System pro M compact-platform.
