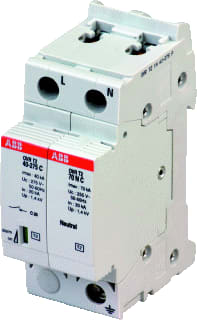

ABB - System pro M compact OVR T Netoverspanningsbeveiliging Net Oversp 2Ctb803972R1100 - 2CTB803972R1100
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitvoering polen - 1+N/PE
Netvorm - TT +TN-S
Met meldcontact - Nee
Montagewijze - DIN-rail 35 mm
Max. continuspanning DC - 350 V
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
9403535
Leverancierscode
2CTB803972R1100
EAN
3660308519696
Commercieel bestelnummer
OVRT21N40275PQS
HGS code
180121
Type
OVR T
Douanenummer
85363090
Uitvoering polen:
1+N/PE
Netvorm:
TT +TN-S
Met meldcontact:
Nee
Montagewijze:
DIN-rail 35 mm
Max. continuspanning DC:
350 V
Max. continuspanning AC:
275 V
Geïntegreerde voorzekering:
Nee
Geïntegreerde kortsluitbeveiliging:
Nee
Netvorm TT:
Ja
Aantal geleiders (excl. aarde):
2
Beschermingsgraad (IP):
IP20
DIN-grootte:
2 TE (Rastermaat)
Kortsluitvastheid (Isccr):
100 kA
Lekstroomvrij:
Ja
Max. aderdoorsnede soepel:
16 mm²
Max. aderdoorsnede star (massief/meerdraads):
25 mm²
Max. ontladingsstootstroom (8/20):
20 kA
Max. overstroombeveiliging, parallelschakeling (zekering):
125 A
Max. overstroombeveiliging, serieschakeling (zekering):
125 A
Max. PV-spanning:
0 V
Netvorm DC:
Nee
Netvorm IT:
Nee
Netvorm overig:
Nee
Netvorm TN:
Ja
Netvorm TN-C:
Nee
Netvorm TN-C-S:
Ja
Netvorm TN-S:
Ja
Nom. ontladingsstootstroom (8/20):
20 kA
Nom. spanning AC:
230 V
Nom. spanning DC:
0 V
Signalering op apparaat:
Optisch
Testklasse type 2:
Ja
Veiligheidsniveau:
1.5 kV
Veiligheidsniveau L-N:
1.25 kV
Veiligheidsniveau L-PE/N-PE:
1.4 kV
Veiligheidsniveau N-PE:
1.4 kV
Geïntegreerde kortsluitbeveiliging voor zekering gG:
125 A
De OVR T2 1N 40-275 P QS is een type 2 overspanningsbeveiliging voor 1-fase + N netten. Hij beschermt laagspanningsinstallaties effectief tegen overspanningen, zoals bij schakelpulsen of indirecte blikseminvloeden. Dankzij het vervangbare cartridge-concept blijft de installatie beschikbaar en is onderhoud snel en veilig uit te voeren. Deze uitvoering is getest volgens IEC 61643-11, met een hoog afleidvermogen (40 kA) voor betrouwbare bescherming in veeleisende omgevingen. Hij past naadloos in de System pro M compact serie, wat een nette DIN-rail integratie en eenvoudige combinatie met andere componenten biedt. Binnen de serie is een signaal-/hulpcontact optioneel beschikbaar voor remote statusmelding. Compact, servicevriendelijk en consistent in prestaties: ideaal voor betrouwbare overspanningsbeveiliging in nieuwe en bestaande borden.
