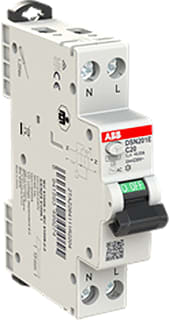

ABB - System pro M compact DSN201E Aardlekautomaat Aardlaut C20 A30 - 2TAZ264114R2204
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - C
Meeschakelende nul - Nee
Type lekstroom - A
Nom. (meet)stroom - 20 A
Nom. foutstroom - 0.03 A
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5313551
Leverancierscode
2TAZ264114R2204
EAN
6941593498444
Commercieel bestelnummer
DSN201E C20 A30
HGS code
180101
Type
DSN201E
Douanenummer
85363030
Uitschakelkarakteristiek:
C
Meeschakelende nul:
Nee
Type lekstroom:
A
Nom. (meet)stroom:
20 A
Nom. foutstroom:
0.03 A
Aantal polen (totaal):
2
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
1
Aantal beveiligde polen:
1
Afschakelkarakteristiek:
Onvertraagd
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
6 kA
Frequentie:
50/60 Hz
Nom. (meet)spanning:
240 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
70 mm
Aansluitbare geleiderdoorsnede meerdraads:
1 t/m 16 mm²
Aansluitbare geleiderdoorsnede eendraads:
1 t/m 25 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
6 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
6 kA
Nom. isolatiespanning Ui:
500 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Vervuilingsgraad:
2
Verliesvermogen:
3.8 W
DSN201E C20 A30 is een compacte, 1-moduul brede elektronische aardlekautomaat (1P+N) voor enkelfasige eindgroepen. Het toestel combineert beveiliging tegen overbelasting en kortsluiting met bescherming tegen sinusvormige aardfouten. Zo biedt het zowel bescherming tegen indirecte aanraking als aanvullende bescherming tegen directe aanraking dankzij 30 mA gevoeligheid. De geschakelde nul verhoogt de veiligheid en maakt uitschakeling volledig, ook bij fout in de nulgeleider. De C-karakteristiek van 20 A is geschikt voor algemene toepassingen met aanloopstromen. Door het één-module ontwerp bespaart het ruimte in System pro M compact verdeelinrichtingen en vermindert het bekabeling doordat twee functies in één apparaat worden gecombineerd. Snel te monteren op DIN-rail en passend in modulaire projecten en renovaties.
Een ABB product
