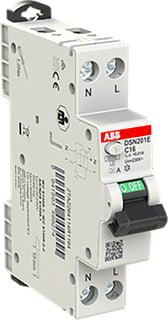

ABB - System pro M compact DSN201E Aardlekautomaat Aardlaut C16 A10 - 2TAZ264114R1164
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - C
Meeschakelende nul - Nee
Type lekstroom - A
Nom. (meet)stroom - 16 A
Nom. foutstroom - 0.01 A
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5313439
Leverancierscode
2TAZ264114R1164
EAN
6941593498291
Commercieel bestelnummer
DSN201E C16 A10
HGS code
180101
Type
DSN201E
Douanenummer
85363010
Uitschakelkarakteristiek:
C
Meeschakelende nul:
Nee
Type lekstroom:
A
Nom. (meet)stroom:
16 A
Nom. foutstroom:
0.01 A
Aantal polen (totaal):
2
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
1
Aantal beveiligde polen:
1
Afschakelkarakteristiek:
Onvertraagd
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
6 kA
Frequentie:
50/60 Hz
Nom. (meet)spanning:
240 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
70 mm
Aansluitbare geleiderdoorsnede meerdraads:
1 t/m 16 mm²
Aansluitbare geleiderdoorsnede eendraads:
1 t/m 25 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
6 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
6 kA
Nom. isolatiespanning Ui:
500 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Vervuilingsgraad:
2
Verliesvermogen:
3.1 W
De DSN201E C16 A10 uit de System pro M compact-serie is een compacte 1P+N elektronische aardlekautomaat voor eindgroepen in eenfasige installaties. Hij combineert beveiliging tegen overbelasting en kortsluiting met bewaking van sinusvormige aardfoutstromen, waardoor zowel materiële schade als stilstand wordt beperkt. Dankzij één module breedte bespaart hij ruimte op de DIN-rail en past hij naadloos in modulaire verdeelinrichtingen. Met een hoge gevoeligheid van 10 mA biedt hij aanvullende bescherming tegen direct contact, terwijl ook bescherming tegen indirect contact is geborgd. De nul wordt geschakeld, wat de veiligheid en bedrijfszekerheid verhoogt bij fout- en onderhoudssituaties. De C-karakteristiek maakt betrouwbare uitschakeling mogelijk bij inductieve belastingen, en de elektronische detectie zorgt voor nauwkeurige foutherkenning met consistente prestaties over een breed spanningsbereik.
