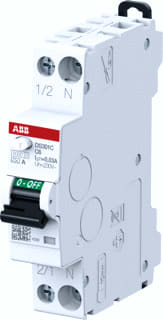

ABB - System pro M compact DS301C Aardlekautomaat Al.Aut B20 A30 - 2CSR255163R1205
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Type lekstroom - A
Nom. (meet)stroom - 20 A
Nom. foutstroom - 0.03 A
Sluiten
Recycle: Product is recyclebaar. Grondstoffen worden hergebruikt, zodat nieuwe (primaire) grondstoffen niet nodig zijn. Bewijsvoering Recycle: PEP ecopassport, EPD, LCA of End of Life instruction.
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
6774037
Leverancierscode
2CSR255163R1205
EAN
8012542360056
Commercieel bestelnummer
DS301C B20 A30
HGS code
180133
Type
DS301C
Douanenummer
85363010
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Type lekstroom:
A
Nom. (meet)stroom:
20 A
Nom. foutstroom:
0.03 A
Aantal polen (totaal):
2
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
1
Aantal beveiligde polen:
1
Met vergrendelingsvoorziening:
Nee
Afschakelkarakteristiek:
Onvertraagd
Frequentie:
50 Hz
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
6 kA
Nom. (meet)spanning:
240 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP20
Inbouwdiepte:
17.6 mm
Aansluitbare geleiderdoorsnede meerdraads:
1.5 t/m 16 mm²
Aansluitbare geleiderdoorsnede eendraads:
1.5 t/m 16 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
6 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
6 kA
Nom. isolatiespanning Ui:
500 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Vervuilingsgraad:
2
Verliesvermogen:
3.66 W
Opmerking:
Spanningsonafhankelijk
Recycle:
Ja
De DS301C B20 A30 uit de System pro M compact serie combineert overstroom- en aardlekbeveiliging in één modulaire 1P+N oplossing. Ideaal voor enkelfasige eindgroepen waar betrouwbare bescherming tegen overbelasting en kortsluiting nodig is, met gelijktijdige detectie van sinusvormige wissel- en pulserende gelijkstroomfouten. Dit verkleint risico’s bij indirecte aanraking en biedt extra bescherming bij directe aanraking. Dankzij één module breedte bespaart het ruimte op de DIN-rail en vereenvoudigt het de verdeling. De B-karakteristiek met 20 A nominale stroom past naadloos bij algemene licht- en wandcontactdooskringen, terwijl 30 mA gevoeligheid personenbeveiliging ondersteunt. Met een schakelvermogen van 6 kA levert het stabiele uitschakeling in standaard installaties. Zo wordt ontwerp, montage en service overzichtelijker en sneller.
