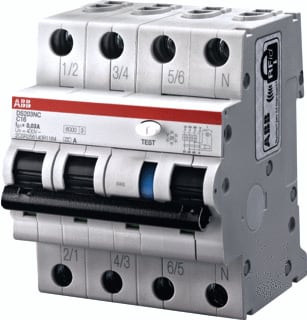

ABB - System pro M compact DS203NC Aardlekautomaat C 32A 300Ma-6Ka - 2CSR256140R3324
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - C
Meeschakelende nul - Ja
Type lekstroom - A
Nom. (meet)stroom - 32 A
Nom. foutstroom - 0.3 A
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5943603
Leverancierscode
2CSR256140R3324
EAN
8012542631620
Commercieel bestelnummer
DS203NCC32A300
HGS code
180101
Type
DS203NC
Douanenummer
85363030
Uitschakelkarakteristiek:
C
Meeschakelende nul:
Ja
Type lekstroom:
A
Nom. (meet)stroom:
32 A
Nom. foutstroom:
0.3 A
Aantal polen (totaal):
4
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
4
Aantal beveiligde polen:
3
Met vergrendelingsvoorziening:
Ja
Afschakelkarakteristiek:
Onvertraagd
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
6 kA
Frequentie:
50/60 Hz
Nom. (meet)spanning:
400 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP2X
Inbouwdiepte:
69 mm
Aansluitbare geleiderdoorsnede meerdraads:
25 mm²
Stootstroomvastheid:
4 kA
Aansluitbare geleiderdoorsnede eendraads:
25 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
6 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Nom. isolatiespanning Ui:
500 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Vervuilingsgraad:
2
Verliesvermogen:
15.1 W
De DS203NC C32 A300 uit de System pro M compact serie is een 3P+N aardlekautomaat voor betrouwbare bescherming van 3-fase+N verdeelkringen. Hij combineert kortsluit- en overbelastingsbeveiliging met aardlekbeveiliging in één toestel, zodat eindgroepen beschermd zijn tegen foutstromen, indirecte aanrakingen en met aanvullende bescherming tegen directe aanrakingen. Dankzij de C-karakteristiek schakelt hij zeker af bij fouten, maar blijft hij stabiel bij inschakelstromen van motoren en gemengde belastingen. De 32 A uitvoering met 6 kA schakelvermogen past in veel utilitaire en industriële toepassingen, terwijl 300 mA aardlekgevoeligheid bijdraagt aan brandpreventie op installatieniveau. Met vier modulen bespaart hij railruimte ten opzichte van losse componenten. Eenvoudige DIN-railmontage en naadloze integratie met doorverbindingskam en signaal-/hulpcontacten versnellen projectrealisatie en statusbewaking.
