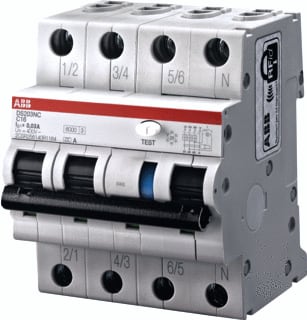

ABB - System pro M compact DS203NC Aardlekautomaat C 20A 300Ma-6Ka - 2CSR256140R3204
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - C
Meeschakelende nul - Ja
Type lekstroom - A
Nom. (meet)stroom - 20 A
Nom. foutstroom - 0.3 A
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5943575
Leverancierscode
2CSR256140R3204
EAN
8012542831020
Commercieel bestelnummer
DS203NCC20A300
HGS code
180101
Type
DS203NC
Douanenummer
85363030
Uitschakelkarakteristiek:
C
Meeschakelende nul:
Ja
Type lekstroom:
A
Nom. (meet)stroom:
20 A
Nom. foutstroom:
0.3 A
Aantal polen (totaal):
4
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
4
Aantal beveiligde polen:
3
Met vergrendelingsvoorziening:
Ja
Afschakelkarakteristiek:
Onvertraagd
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
6 kA
Frequentie:
50/60 Hz
Nom. (meet)spanning:
400 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP2X
Inbouwdiepte:
69 mm
Aansluitbare geleiderdoorsnede meerdraads:
25 mm²
Stootstroomvastheid:
4 kA
Aansluitbare geleiderdoorsnede eendraads:
25 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
6 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Nom. isolatiespanning Ui:
500 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Vervuilingsgraad:
2
Verliesvermogen:
11.8 W
De DS203NC C20 A300 is een 3P+N aardlekautomaat voor driefasige verdelers. Hij combineert kortsluit- en overbelastingsbeveiliging met aardfoutdetectie in vier modulen, ideaal voor compacte borden in utiliteit en industrie. Als onderdeel van System pro M compact klikt hij soepel op DIN-rail en past hij naadloos in bestaande configuraties. Met A-type gevoeligheid detecteert hij wissel- én pulserende gelijklekstromen, wat ongewenste stilstand helpt voorkomen. De C-karakteristiek ondersteunt inductieve belastingen zonder onnodig afschakelen, terwijl het 6 kA schakelvermogen betrouwbare uitschakeling waarborgt. De 300 mA lekstroomdrempel biedt effectieve aardfoutbeveiliging met extra bescherming tegen directe en indirecte aanrakingen. Zo levert één apparaat complete beveiliging en ruimtewinst, met een duidelijke status en snelle, veilige inbedrijfname.
