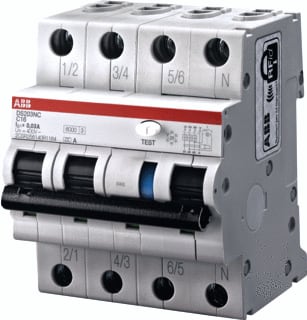

ABB - System pro M compact DS203NC Aardlekautomaat B Kr 20A 100Ma-A - 2CSR256140R2205
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Type lekstroom - A
Nom. (meet)stroom - 20 A
Nom. foutstroom - 0.1 A
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5943470
Leverancierscode
2CSR256140R2205
EAN
8012542079828
Commercieel bestelnummer
DS203NCB20A100
HGS code
180101
Type
DS203NC
Douanenummer
85363030
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Type lekstroom:
A
Nom. (meet)stroom:
20 A
Nom. foutstroom:
0.1 A
Aantal polen (totaal):
4
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
4
Aantal beveiligde polen:
3
Met vergrendelingsvoorziening:
Ja
Afschakelkarakteristiek:
Onvertraagd
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
6 kA
Frequentie:
50/60 Hz
Nom. (meet)spanning:
400 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP2X
Inbouwdiepte:
69 mm
Aansluitbare geleiderdoorsnede meerdraads:
25 mm²
Stootstroomvastheid:
0.25 kA
Aansluitbare geleiderdoorsnede eendraads:
25 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
6 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Nom. isolatiespanning Ui:
500 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Vervuilingsgraad:
2
Verliesvermogen:
11.8 W
DS203NC B20 A100 uit de System pro M compact serie is een 3P+N aardlekautomaat voor veilige, betrouwbare bescherming van driefasige eindgroepen. Het apparaat combineert aardlek- en overstroombeveiliging in één compacte oplossing en bespaart ruimte met vier modulen op de DIN-rail. Ideaal wanneer bedrijfszekerheid en duidelijke foutdetectie essentieel zijn. De B-karakteristiek met 20 A nominale stroom schakelt voorspelbaar uit bij standaard belastingprofielen. Type A detecteert zowel wisselstromen als pulserende gelijkfouten voor bredere foutdekking. De 100 mA gevoeligheid ondersteunt continuïteit en risicobeperking, terwijl 6 kA afschakelvermogen robuuste foutafhandeling biedt. Dankzij 3P+N is ook de nulgeleider meegenomen, wat de veiligheid en betrouwbaarheid van de installatie verder verhoogt.
