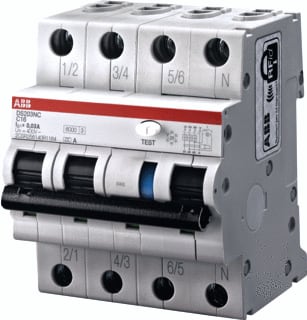

ABB - System pro M compact DS203NC Aardlekautomaat B Kr 16A 100Ma-A - 2CSR256140R2165
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Type lekstroom - A
Nom. (meet)stroom - 16 A
Nom. foutstroom - 0.1 A
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5943456
Leverancierscode
2CSR256140R2165
EAN
8012542079927
Commercieel bestelnummer
DS203NCB16A100
HGS code
180101
Type
DS203NC
Douanenummer
85363010
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Type lekstroom:
A
Nom. (meet)stroom:
16 A
Nom. foutstroom:
0.1 A
Aantal polen (totaal):
4
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
4
Aantal beveiligde polen:
3
Met vergrendelingsvoorziening:
Ja
Afschakelkarakteristiek:
Onvertraagd
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
6 kA
Frequentie:
50/60 Hz
Nom. (meet)spanning:
400 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP2X
Inbouwdiepte:
69 mm
Aansluitbare geleiderdoorsnede meerdraads:
25 mm²
Stootstroomvastheid:
0.25 kA
Aansluitbare geleiderdoorsnede eendraads:
25 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
6 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Nom. isolatiespanning Ui:
500 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Vervuilingsgraad:
2
Verliesvermogen:
10 W
De DS203NC B16 A100 uit de System pro M compact-serie is een 3P+N aardlekautomaat voor DIN-railmontage die eindgroepen in één modulecombinatie beveiligt tegen kortsluiting, overbelasting en aardfouten. Hij combineert de functie van installatieautomaat en aardlekschakelaar, waardoor ruimte in de verdeelinrichting wordt bespaard en bekabeling eenvoudiger wordt. Met B-karakteristiek 16 A en een schakelvermogen van 6 kA biedt hij betrouwbare uitschakeling in standaard licht- en krachttoepassingen. De A-type foutstroomdetectie reageert op wissel- en pulserende gelijkfouten, terwijl een gevoeligheid van 100 mA bijdraagt aan selectieve aardfoutbeveiliging in meertraps systemen. De 4-module 3-fase + N uitvoering ondersteunt duidelijke scheiding per fase en integreert naadloos met System pro M compact accessoires, zoals doorverbindingskammen en signaal-/hulpcontacten.
