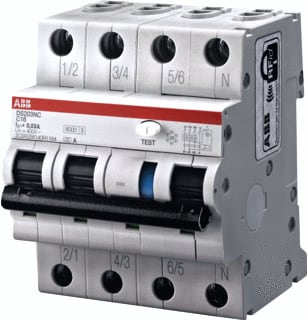

ABB - System pro M compact DS203NC Aardlekautomaat B Kar 10A 30Ma-A - 2CSR256140R1105
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Type lekstroom - A
Nom. (meet)stroom - 10 A
Nom. foutstroom - 0.03 A
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5943309
Leverancierscode
2CSR256140R1105
EAN
8012542078128
Commercieel bestelnummer
DS203NC B10 A30
HGS code
180101
Type
DS203NC
Douanenummer
85363010
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Type lekstroom:
A
Nom. (meet)stroom:
10 A
Nom. foutstroom:
0.03 A
Aantal polen (totaal):
4
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
4
Aantal beveiligde polen:
3
Met vergrendelingsvoorziening:
Ja
Afschakelkarakteristiek:
Onvertraagd
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
6 kA
Frequentie:
50/60 Hz
Nom. (meet)spanning:
400 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP2X
Inbouwdiepte:
69 mm
Aansluitbare geleiderdoorsnede meerdraads:
25 mm²
Stootstroomvastheid:
4 kA
Aansluitbare geleiderdoorsnede eendraads:
25 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
6 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Nom. isolatiespanning Ui:
500 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Vervuilingsgraad:
2
Verliesvermogen:
5.6 W
De DS203NC B10 A30 is een 3P+N aardlekautomaat uit de System pro M compact serie die in één apparaat zowel aardlek- als overstroombeveiliging combineert. Hij beschermt energieverdelingen tegen kortsluiting, overbelasting en aardfouten, en biedt bescherming tegen indirecte aanraking plus aanvullende bescherming tegen directe aanraking. Ideaal voor betrouwbare 3-fase eindgroepen met een compacte railopbouw in vier modules. Dankzij de B-karakteristiek schakelt hij snel en selectief af bij overstroom, terwijl de 10 A uitvoering geschikt is voor gevoelige afgaande kringen. De 30 mA type A detectie reageert op wissel- én pulserende gelijklekstromen voor verhoogde persoons- en brandveiligheid. Met een schakelvermogen van 6 kA blijft de installatie onder gangbare foutstromen beschermd. Als onderdeel van System pro M compact is snelle montage en consistente DIN-rail compatibiliteit gewaarborgd.
