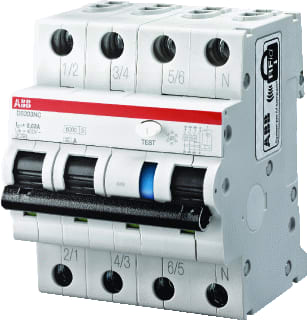

ABB - System pro M compact DS203NC Aardlekautomaat Aardlekaut Ds203Ncb32 0,03 - 2CSR256140R1325
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Type lekstroom - A
Nom. (meet)stroom - 32 A
Nom. foutstroom - 0.03 A
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
9753032
Leverancierscode
2CSR256140R1325
EAN
8012542077626
Commercieel bestelnummer
DS203NC B32 A30
HGS code
180101
Type
DS203NC
Douanenummer
85363030
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Type lekstroom:
A
Nom. (meet)stroom:
32 A
Nom. foutstroom:
0.03 A
Aantal polen (totaal):
4
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
4
Aantal beveiligde polen:
3
Met vergrendelingsvoorziening:
Ja
Afschakelkarakteristiek:
Onvertraagd
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
6 kA
Frequentie:
50/60 Hz
Nom. (meet)spanning:
400 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP2X
Inbouwdiepte:
69 mm
Aansluitbare geleiderdoorsnede meerdraads:
25 mm²
Stootstroomvastheid:
4 kA
Aansluitbare geleiderdoorsnede eendraads:
25 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
6 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Nom. isolatiespanning Ui:
500 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Vervuilingsgraad:
2
Verliesvermogen:
15.1 W
De DS203NC B32 A30 is een 3P+N aardlekautomaat voor DIN-rail verdeelinrichtingen, ontwikkeld om eindgroepen tot 32 A te beveiligen. Hij wordt toegepast waar betrouwbare uitschakeling nodig is bij kortsluiting, overbelasting en aardfouten, met aanvullende bescherming tegen directe en indirecte aanraking. Deze viermoduuleenheid combineert overstroom- en aardfoutbeveiliging in één compact apparaat, wat ruimte bespaart en de bekabeling vereenvoudigt. Met 30 mA levert hij extra persoonsbeveiliging, terwijl het type A ook pulserende gelijkfoutstromen detecteert. De B-karakteristiek biedt voorspelbaar schakelen van gangbare eindstromen zonder onnodige uitschakeling. Het 6 kA uitschakelvermogen zorgt voor robuuste prestaties in moderne verdeelinrichtingen. Als onderdeel van de System pro M compact serie past hij naadloos in professionele schakel- en verdeelconcepten.
