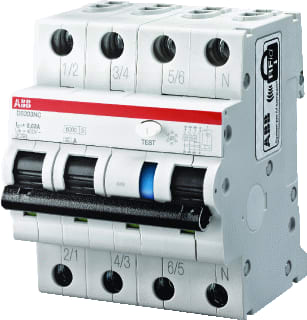

ABB - System pro M compact DS203NC Aardlekautomaat Aardlekaut Ds203Ncb250,03 - 2CSR256140R1255
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Type lekstroom - A
Nom. (meet)stroom - 25 A
Nom. foutstroom - 0.03 A
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
6903303
Leverancierscode
2CSR256140R1255
EAN
8012542077725
Commercieel bestelnummer
DS203NC B25 A30
HGS code
180132
Type
DS203NC
Douanenummer
85363030
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Type lekstroom:
A
Nom. (meet)stroom:
25 A
Nom. foutstroom:
0.03 A
Aantal polen (totaal):
4
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
4
Aantal beveiligde polen:
3
Met vergrendelingsvoorziening:
Ja
Afschakelkarakteristiek:
Onvertraagd
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
6 kA
Frequentie:
50/60 Hz
Nom. (meet)spanning:
400 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP2X
Inbouwdiepte:
69 mm
Aansluitbare geleiderdoorsnede meerdraads:
25 mm²
Stootstroomvastheid:
4 kA
Aansluitbare geleiderdoorsnede eendraads:
25 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
6 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Nom. isolatiespanning Ui:
500 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Vervuilingsgraad:
2
Verliesvermogen:
10.3 W
De DS203NC B25 A30 is een 3P+N aardlekautomaat voor modulaire railmontage binnen de System pro M compact serie. Hij combineert aardlek- en overstroombeveiliging in één compacte behuizing van vier modules, ideaal voor distributiepanelen waar betrouwbaarheid en ruimte efficiëntie tellen. Toepassing: bescherming van eindgroepen tegen kortsluiting, overbelasting en aardfoutstromen in drie fasen met nul. Met B-karakteristiek 25 A levert hij trefzekere uitschakeling zonder onnodige trips, terwijl 30 mA extra veiligheid biedt als aanvullende bescherming tegen directe aanrakingen. Type A detecteert zowel AC- als pulserende DC-lekstroom, wat storingszekerheid verhoogt bij moderne belastingen. De uitschakelcapaciteit van 6 kA borgt bedrijfscontinuïteit in gangbare verdeelinrichtingen. De uniforme System pro M compact bouw maakt snelle montage en nette bekabeling mogelijk.
