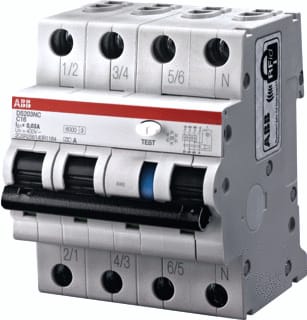

ABB - System pro M compact DS203NC Aardlekautomaat 3P+N 16A 300Ma - 2CSR256140R3165
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Type lekstroom - A
Nom. (meet)stroom - 16 A
Nom. foutstroom - 0.3 A
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5943568
Leverancierscode
2CSR256140R3165
EAN
8012542305026
Commercieel bestelnummer
DS203NCB16A300
HGS code
180130
Type
DS203NC
Douanenummer
85363010
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Type lekstroom:
A
Nom. (meet)stroom:
16 A
Nom. foutstroom:
0.3 A
Aantal polen (totaal):
4
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
4
Aantal beveiligde polen:
3
Met vergrendelingsvoorziening:
Ja
Afschakelkarakteristiek:
Onvertraagd
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
6 kA
Frequentie:
50/60 Hz
Nom. (meet)spanning:
400 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP2X
Inbouwdiepte:
69 mm
Aansluitbare geleiderdoorsnede meerdraads:
25 mm²
Stootstroomvastheid:
4 kA
Aansluitbare geleiderdoorsnede eendraads:
25 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
6 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Nom. isolatiespanning Ui:
500 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Vervuilingsgraad:
2
Verliesvermogen:
10 W
De DS203NC B16 A300 is een 3P+N aardlekautomaat in vier modules voor betrouwbare beveiliging van driefasige verdelers op DIN-rail. Hij combineert overstroom- en aardfoutbeveiliging in één apparaat en beschermt tegen kortsluiting, overbelasting, aardfouten, indirecte aanraking en biedt extra bescherming bij directe aanraking. De B-karakteristiek zorgt voor voorspelbaar schakelen bij standaardbelastingen, terwijl 16 A capaciteit en 300 mA gevoeligheid de continuïteit van installaties ondersteunen. Het geïntegreerde ontwerp vermindert componenten en bekabeling, bespaart ruimte en versnelt inbedrijfstelling. Met 6 kA afschakelvermogen schakelt hij betrouwbaar af bij gangbare foutstromen. Als onderdeel van de System pro M compact-serie integreert hij naadloos in railgebonden verdeelinrichtingen en werkt hij efficiënt samen met doorverbindingskammen voor een opgeruimde, schaalbare opbouw.
