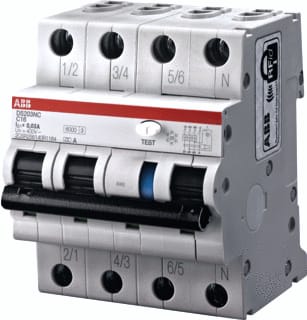

ABB - System pro M compact DS203NC Aardlekautomaat 2Csr256140R3205 - 2CSR256140R3205
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - B
Meeschakelende nul - Ja
Type lekstroom - A
Nom. (meet)stroom - 20 A
Nom. foutstroom - 0.3 A
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5943582
Leverancierscode
2CSR256140R3205
EAN
8012542305125
Commercieel bestelnummer
DS203NCB20A300
HGS code
180130
Type
DS203NC
Douanenummer
85363030
Uitschakelkarakteristiek:
B
Meeschakelende nul:
Ja
Type lekstroom:
A
Nom. (meet)stroom:
20 A
Nom. foutstroom:
0.3 A
Aantal polen (totaal):
4
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
4
Aantal beveiligde polen:
3
Met vergrendelingsvoorziening:
Ja
Afschakelkarakteristiek:
Onvertraagd
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
6 kA
Frequentie:
50/60 Hz
Nom. (meet)spanning:
400 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP2X
Inbouwdiepte:
69 mm
Aansluitbare geleiderdoorsnede meerdraads:
25 mm²
Stootstroomvastheid:
4 kA
Aansluitbare geleiderdoorsnede eendraads:
25 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
6 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Nom. isolatiespanning Ui:
500 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Vervuilingsgraad:
2
Verliesvermogen:
11.8 W
De DS203NC B20 A300 uit de System pro M compact serie is een 3P+N aardlekautomaat voor betrouwbare verdeling op DIN-rail. Hij beschermt eindgroepen tegen kortsluiting, overbelasting en aardfouten en biedt zowel indirecte als aanvullende bescherming tegen directe aanraking. Daarmee verhoogt hij de bedrijfszekerheid van drie-fase installaties met nul. Dankzij de B-karakteristiek en 20 A nominale stroom schakelt hij storingen snel en selectief af, terwijl de 300 mA gevoeligheid ongewenste stilstand beperkt bij lekstromen. De 6 kA afschakelcapaciteit en het viermodulaire, compacte ontwerp besparen ruimte in de kast zonder in te leveren op veiligheid. De aardlekautomaat past binnen System pro M compact voor consistente opbouw en efficiënte bekabeling, wat montage en uitbreidingen voorspelbaar en tijdbesparend maakt.
