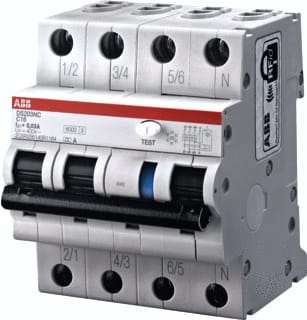

ABB - System pro M compact DS203NC Aardlekautomaat 2Csr256140R1204 - 2CSR256140R1204
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Uitschakelkarakteristiek - C
Meeschakelende nul - Ja
Type lekstroom - A
Nom. (meet)stroom - 20 A
Nom. foutstroom - 0.03 A
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
5943351
Leverancierscode
2CSR256140R1204
EAN
8012542839927
Commercieel bestelnummer
DS203NC C20 A30
HGS code
180101
Type
DS203NC
Douanenummer
85363030
Uitschakelkarakteristiek:
C
Meeschakelende nul:
Ja
Type lekstroom:
A
Nom. (meet)stroom:
20 A
Nom. foutstroom:
0.03 A
Aantal polen (totaal):
4
High-immunity uitvoering:
Nee
Breedte in module-eenheden:
4
Aantal beveiligde polen:
3
Met vergrendelingsvoorziening:
Ja
Afschakelkarakteristiek:
Onvertraagd
Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1:
6 kA
Frequentie:
50/60 Hz
Nom. (meet)spanning:
400 V
Spanningstype:
AC
Beschermingsgraad (IP):
IP2X
Inbouwdiepte:
69 mm
Aansluitbare geleiderdoorsnede meerdraads:
25 mm²
Stootstroomvastheid:
4 kA
Aansluitbare geleiderdoorsnede eendraads:
25 mm²
Inbouwmontage (stucwerk):
Nee
Nom. afschakelvermogen volgens EN 61009:
6 kA
Energiebegrenzingsklasse:
3
Nom. afschakelvermogen IEC 60947-2 :
10 kA
Nom. isolatiespanning Ui:
500 V
Nom. stoothoudspanning (Uimp):
4 kV
Omgevingstemperatuur tijdens bedrijf:
-25 t/m 55 °C
Overspanningscategorie:
3
Vervuilingsgraad:
2
Verliesvermogen:
11.8 W
De DS203NC C20 A30 uit de System pro M compact-serie is een 3P+N aardlekautomaat voor betrouwbare beveiliging in verdeelinrichtingen. Hij combineert aardlekbeveiliging en overstroombescherming in één apparaat, waardoor kortsluiting, overbelasting en aardfouten effectief worden gedetecteerd. Daarmee beschermt hij tegen indirecte aanrakingen en biedt hij aanvullende bescherming bij directe aanrakingen. Met type A-gevoeligheid voor pulserende gelijkstroom, een C-karakteristiek voor inductieve belastingen en 20 A nominale stroom is hij geschikt voor uiteenlopende toepassingen. De 30 mA aanspreekstroom verhoogt de persoonsbeveiliging, terwijl de 6 kA afschakelcapaciteit standhoudt in gangbare netwerken. Vier modulen op DIN-rail zorgen voor nette integratie en overzichtelijke bekabeling. Dit bespaart ruimte, vereenvoudigt keuringen en versnelt inbedrijfname.
