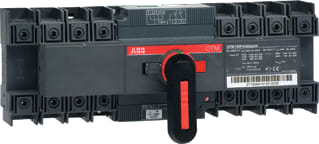

ABB - SwitchLine OTM Lastscheider Lastsch 1Sca120098R1001 - 1SCA120098R1001

Apparaatbouwvorm:

Inbouwapparaat insteektechniek

Uitvoering als werkschakelaar:

Ja

Uitvoering als hoofdschakelaar:

Ja

Vergrendelbaar:

Ja

Nom. continustroom Iu:

100 A

Uitvoering als noodstopinrichting:

Nee

Beschermingsgraad frontzijde (IP):

IP20

Aantal polen:

4

Kleur bedieningselement:

Zwart

Geschikt voor verdelerinbouw:

Ja

Geschikt voor frontmontage centraal:

Nee

Aantal hulpcontacten als maakcontact:

0

Bedrijfsspanning (meetspanning):

800 V

Geschikt voor frontmontage 4-gats:

Ja

Uitvoering van het bedieningselement:

Lange draaigreep

Uitvoering als omkeerschakelaar:

Nee

Uitschakelspoel optioneel:

Nee

Hoogte:

100 mm

Geschikt voor tussenbouw:

Nee

Schakelvermogen bij 400 V:

37 kW

Aansluitwijze hoofdstroomcircuit:

Schroefaansluiting

Aantal hulpcontacten als verbreekcontact:

0

Geschikt voor bodemmontage:

Nee

Uitvoering als veiligheidsschakelaar:

Nee

Beschermingsgraad (NEMA):

1

Voorwaardelijke nom. kortsluitstroom Iq:

2.5 kA

Motoraandrijving optioneel:

Nee

Aantal hulpcontacten als wisselcontact:

0

Aantal schakelaars:

1

Breedte:

283 mm

Diepte:

116 mm

Max. nom. bedrijfsspanning Ue bij AC:

800 V

Motoraandrijving geïntegreerd:

Ja

Nom. continustroom, AC-21, 400 V:

100 A

Nom. vermogen, AC-23, 400 V:

37 kW

Nom. continustroom, AC-23, 400 V:

80 A

Toegelaten korte-duur stroom Icw:

2.5 kA

Nom. vermogen bij AC-3, 400 V:

37 kW
