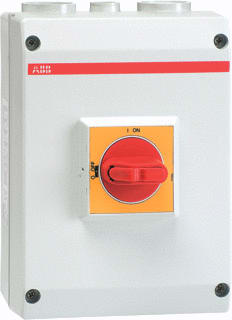

ABB - Enclosed Switches OTP Lastscheider 1Sca022401R1490 - 1SCA022401R1490

Apparaatbouwvorm:

Compleet apparaat in behuizing

Uitvoering als werkschakelaar:

Ja

Uitvoering als hoofdschakelaar:

Ja

Vergrendelbaar:

Ja

Nom. continustroom Iu:

80 A

Uitvoering als noodstopinrichting:

Nee

Beschermingsgraad frontzijde (IP):

IP65

Aantal polen:

4

Kleur bedieningselement:

Rood

Geschikt voor verdelerinbouw:

Ja

Geschikt voor frontmontage centraal:

Nee

Aantal hulpcontacten als maakcontact:

1

Bedrijfsspanning (meetspanning):

750 V

Geschikt voor frontmontage 4-gats:

Nee

Uitvoering van het bedieningselement:

Draaiknop

Uitvoering als omkeerschakelaar:

Nee

Uitschakelspoel optioneel:

Nee

Hoogte:

200 mm

Geschikt voor tussenbouw:

Nee

Aansluitwijze hoofdstroomcircuit:

Schroefaansluiting

Schakelvermogen bij 400 V:

22 kW

Aantal hulpcontacten als verbreekcontact:

0

Uitvoering als veiligheidsschakelaar:

Ja

Geschikt voor bodemmontage:

Ja

Beschermingsgraad (NEMA):

Overig

Motoraandrijving optioneel:

Nee

Aantal hulpcontacten als wisselcontact:

0

Aantal schakelaars:

1

Breedte:

145 mm

Diepte:

90 mm

Max. nom. bedrijfsspanning Ue bij AC:

750 V

Motoraandrijving geïntegreerd:

Nee

Nom. continustroom, AC-21, 400 V:

80 A

Nom. vermogen, AC-23, 400 V:

22 kW

Nom. continustroom, AC-23, 400 V:

45 A

Toegelaten korte-duur stroom Icw:

1.5 kA

Nom. vermogen bij AC-3, 400 V:

22 kW
