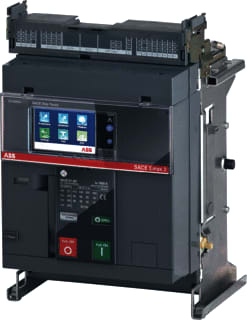

ABB - Emax 2 Vermogensschakelaar vermschk 1sda072136r1 - 1SDA072136R1

Instelbereik overbelastingsbeveiliging:

400 t/m 1000 A

Uitvoering van het bedieningselement:

Druktoets

Nom. spanning:

690 V

Positie aansluiting hoofdstroomcircuit:

Aansluiting via apart chassisdeel

Aansluitwijze hoofdstroomcircuit:

Aansluiting via apart chassisdeel

Compleet apparaat incl. beveiligingsunit:

Ja

Apparaatbouwvorm:

Inbouwapparaat inschuiftechniek

Omegarailmontage optioneel:

Nee

Nom. continustroom Iu:

1000 A

Motoraandrijving geïntegreerd:

Nee

Met geïntegreerde onderspanningsspoel:

Nee

Aantal hulpcontacten als maakcontact:

0

Aantal polen:

3

Aantal hulpcontacten als verbreekcontact:

0

Geschikt voor omegarailmontage:

Nee

Geïntegreerde aardsluitingsbeveiliging:

Ja

Aantal hulpcontacten als wisselcontact:

4

Voorzien van uitgeschakeld-melder:

Ja

Instelbereik onvertraagde kortsluitbeveiliging:

1500 t/m 15000 A

Nom. afschakelvermogen Icu bij 400 V, 50 Hz:

42 kA

Instelbereik kortstondigvertraagde kortsluitactivering:

600 t/m 10000 A

Motoraandrijving optioneel:

Ja

Beschermingsgraad (IP):

IP30

Verliesvermogen:

156 W

Recycle:

Ja
