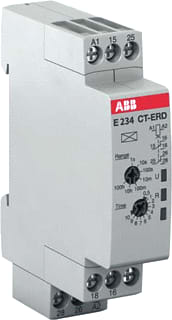

ABB - CT-D Tijdrelais Ct-Erd.22 7 Tijd Ranges - 1SVR500100R0100
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 24 t/m 240 V
Type stuurspanning - AC/DC
Diepte - 63 mm
Functie afvalvertragend - Nee
Functie opkomvertragend - Ja
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
4178912
Leverancierscode
1SVR500100R0100
EAN
4016779657679
Commercieel bestelnummer
CT-ERD.22
HGS code
180215
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
24 t/m 240 V
Type stuurspanning:
AC/DC
Diepte:
63 mm
Functie afvalvertragend:
Nee
Functie opkomvertragend:
Ja
Tijdbereik:
0.05 t/m 360000 s
Functie inschakelwissend:
Nee
Nom. stuurspanning bij DC:
24 t/m 48 V
Functie pulsvormend:
Nee
Functie ster-driehoek:
Nee
Bediening op afstand mogelijk:
Nee
Aantal uitgangen, vertraagd, maakcontact:
0
Functie uitschakelwissend:
Nee
Aantal uitgangen, vertraagd, verbreekcontact:
0
Aantal uitgangen, onvertraagd, maakcontact:
0
Breedte:
17.5 mm
Met halfgeleideruitgang:
Nee
Aantal uitgangen, onvertraagd, wisselcontact:
0
Aantal uitgangen, onvertraagd, verbreekcontact:
0
Aantal uitgangen, vertraagd, wisselcontact:
0
Functie knipperend beginnend met pauze, vaste tijd:
Nee
Functie knipperend beginnend met impuls, vaste tijd:
Nee
Hoogte:
80 mm
Bedrijfsspanning bij DC:
0 V
Bedrijfsspanning bij AC 50 Hz:
250 V
Frontmontage:
Nee
Geschikt voor omegarailmontage:
Ja
Klokfunctie, met pauze beginnend, variabel:
Nee
Klokfunctie, met puls beginnend, variabel:
Nee
Compleet apparaat met sokkel:
Nee
Bedrijfsspanning bij AC 60 Hz:
250 V
Spanningstype van de bedrijfsspanning:
AC/DC
Beschermingsgraad (IP):
IP20
Nom. stuurspanning bij AC 60 Hz:
24 t/m 240 V
Nom. stroom:
5 A
Opsteekbaar op hulpcontactblok:
Nee
Uitgangen, omschakelbaar vertraagd/onvertraagd:
Nee
Uitsluitend voor afstandsbediening geschikt:
Nee
Uitvoering elektrische aansluiting:
Schroefaansluiting
CT-ERD.22 is een enkelvoudig tijdrelais uit de Tijdrelais / CT-D serie voor betrouwbare inschakelvertraging (ON-delay). Ideaal voor het gecontroleerd starten van motoren, verlichting, HVAC of veiligheidsschakelingen, wanneer een voorspelbare vertraging bij inschakelen nodig is. De 7 tijdbereiken van 0,05 s tot 100 h bieden ruime flexibiliteit voor korte pulsen tot lange cycli, waardoor één apparaat meerdere scenario’s afdekt. Dankzij de brede voedingsspanning van 24–48 V DC en 24–240 V AC laat het zich moeiteloos integreren in uiteenlopende besturingspanelen. Twee wisselcontacten (SPDT) met 250 V / 5 A bieden betrouwbare schakelprestaties, terwijl de twee LEDs de status en timing in één oogopslag zichtbaar maken voor snelle diagnose. Het resultaat: minder componentvarianten, voorspelbaar schakelen en tijdbesparing bij montage, inbedrijfstelling en onderhoud.
Een ABB product
