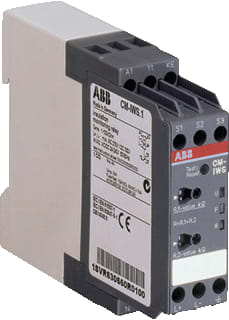

ABB - CM-I Isolatiebewakingsrelais Isolbewrel Cm-Iws-1S - 1SVR730660R0100
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. spanning - 0 t/m 400 V
Uitvoering elektrische aansluiting - Schroefaansluiting
Met afneembare klemmen - Nee
Externe stroomvoorziening vereist - Ja
Functie - Voor gemengd net
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
4870564
Leverancierscode
1SVR730660R0100
EAN
4016779852609
Commercieel bestelnummer
CMIWS.1S1CO1100
HGS code
180216
Douanenummer
85364900
Nom. spanning:
0 t/m 400 V
Uitvoering elektrische aansluiting:
Schroefaansluiting
Met afneembare klemmen:
Nee
Externe stroomvoorziening vereist:
Ja
Functie:
Voor gemengd net
Spanningstype voedingsspanning:
AC/DC
Voedingsspanning bij AC 50Hz:
24 t/m 240 V
Voedingsspanning bij AC 60Hz:
24 t/m 240 V
Voedingsspanning bij DC:
24 t/m 240 V
Spanningsmeetbereik:
0 t/m 300 V
Nom. (meet)bedrijfsfrequentie:
15 t/m 400 Hz
Lijncapaciteit:
10 µF
Aanspreekwaarde impedantie 1:
1 t/m 100 kOhm
Aanspreekwaarde impedantie 2:
10 t/m 110 kOhm
Aanduiding isolatiewaarde:
Nee
Foutenregistratie mogelijk:
Nee
Aantal contacten als verbreekcontact:
0
Aantal contacten als maakcontact:
0
Aantal contacten als wisselcontact:
1
Spanningstype van de bedrijfsspanning:
AC
Bedrijfsspanning bij AC 50 Hz:
230 V
Bedrijfsspanning bij AC 60 Hz:
230 V
Nom. (meet)schakelstroom:
3 A
Breedte:
22.5 mm
Diepte:
100 mm
Hoogte:
78 mm
Met LED indicatie:
Ja
Nom. stuurspanning bij AC 50 Hz:
24 t/m 240 V
Nom. stuurspanning bij AC 60 Hz:
24 t/m 240 V
Nom. stuurspanning bij DC:
24 t/m 240 V
Nom. stroom (AC-11 / 230 V):
0 A
Type stuurspanning:
AC/DC
Nom. (meet)frequentie:
50 t/m 60 Hz
Opmerking:
N.v.t.
CM-IWS.1S bewaakt continu de isolatieweerstand in ongeaarde IT-netten volgens IEC 61557-8. Geschikt voor IT AC-systemen, IT AC met galvanisch gekoppelde DC-kringen en ongeaarde IT DC-systemen tot 250 V AC en 300 V DC. Zo worden beginnende isolatiefouten vroegtijdig gedetecteerd, wat stilstand, ongewenste trips en veiligheidsrisico’s helpt voorkomen. Het monitorings relais uit de CM-I serie biedt een instelbaar bereik van 1–100 kO en een breed voedingsbereik van 24–240 V AC/DC, waardoor één type meerdere toepassingen dekt. De 1 c/o-uitgang maakt betrouwbare alarm- of schakelsignalen mogelijk, terwijl schroefklemmen zorgen voor snelle, zekere aansluiting. Dankzij flexibele configuratie is het apparaat eenvoudig aanpasbaar aan specifieke drempels en processen, met stabiele meting in zowel AC- als DC-omgevingen. Compacte opbouw en duidelijke indicatie ondersteunen snelle inbedrijfname en onderhoud.
