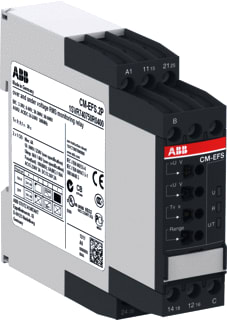

ABB - CM-E Spanningsmeetrelais Spnmtrlais 1Svr730750R0400 - 1SVR730750R0400
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Met afneembare klemmen - Nee
Type spanning meetbereik - AC/DC
Spanningsmeetbereik 1 - 3 t/m 600 V
Bevat functie gelijkspanningsonderspanning - Ja
3-fasen-onderspanning mogelijk - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8711360
Leverancierscode
1SVR730750R0400
EAN
4016779852128
Commercieel bestelnummer
CM-EFS.2S
HGS code
180216
Douanenummer
85364900
Met afneembare klemmen:
Nee
Type spanning meetbereik:
AC/DC
Spanningsmeetbereik 1:
3 t/m 600 V
Bevat functie gelijkspanningsonderspanning:
Ja
3-fasen-onderspanning mogelijk:
Nee
1-fase-onderspanning mogelijk:
Ja
Bevat functie gelijkspanningsoverspanning:
Ja
3-fasen-overspanning mogelijk:
Nee
1-fase-overspanning mogelijk:
Ja
Aanspreekwaarde spanning:
3 t/m 600 V
1-fase-hysterese mogelijk:
Ja
3-fasen-hysterese mogelijk:
Ja
Bevat functie gelijkspanningshysterese:
Ja
Aantal contacten als verbreekcontact:
0
Min. instelbare afvalvertragingstijd:
1 s
Min. instelbare opkomvertragingstijd:
1 s
Max. instelbare afvalvertragingstijd:
0 s
Max. instelbare opkomvertragingstijd:
0 s
Spanningsmeetbereik 2:
3 t/m 600 V
Aantal contacten als maakcontact:
0
Aantal contacten als wisselcontact:
2
Hoogte:
85.6 mm
Breedte:
22.5 mm
Diepte:
103.7 mm
Spanningstype voedingsspanning:
AC/DC
Uitvoering elektrische aansluiting:
Schroefaansluiting
Externe stroomvoorziening vereist:
Ja
Voedingsspanning bij AC 50Hz:
24 t/m 240 V
Voedingsspanning bij AC 60Hz:
24 t/m 240 V
Voedingsspanning bij DC:
24 t/m 240 V
Spanningstype van de bedrijfsspanning:
AC/DC
Bedrijfsspanning bij AC 50 Hz:
230 V
Bedrijfsspanning bij AC 60 Hz:
230 V
Nom. (meet)schakelstroom:
4 A
CM-EFS.2S is een enkelvoudig spanningsbewakingsrelais uit de Monitoring relais / CM-E serie voor betrouwbare bewaking van AC- en DC-netten. Het controleert zowel over- als onderspanning in een venster en past naadloos in besturings- en veiligheidsketens. Dankzij de brede voedingsspanning van 24–240 V AC/DC en RMS-meting over 3–600 V is één type geschikt voor uiteenlopende installaties, wat voorraad en paneelruimte reduceert. Het toestel biedt configureerbare uitgangen als 1x2 c/o (gemeenschappelijk signaal) of 2x1 c/o (gescheiden min/max), met vaste hysterese van 5% voor stabiele schakelmarges. Instelbare start- en uitschakelvertraging van 0 tot 30 s voorkomt ongewenste trips bij korte spanningsdips. Keuze uit ON/OFF-delay, open- of geslotenkring-principe en vergrendelfunctie verhoogt de applicatieflexibiliteit.
