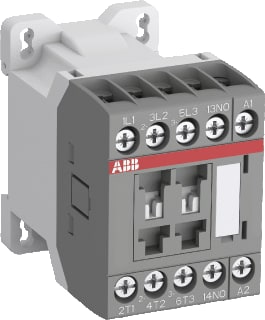

ABB - AS Magneetschakelaar 3P 22A 690Vac - 1SBL101001R2610
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 230 V
Type stuurspanning - AC
Nom. stuurspanning bij DC - 230 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
9528904
Leverancierscode
1SBL101001R2610
EAN
3471523032262
Commercieel bestelnummer
AS09-30-10-26
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
230 V
Type stuurspanning:
AC
Nom. stuurspanning bij DC:
230 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
3.729 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
1
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
230 V
Diepte:
72.5 mm
Bedrijfsspanning bij AC 60 Hz:
690 V
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
22 A
Breedte:
45 mm
Hoogte:
68 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
9 A
Nom. bedrijfsstroom Ie bij AC-4, 400 V:
22 A
Nom. vermogen bij AC-3, 400 V:
4 kW
Nom. vermogen bij AC-4, 400 V:
3 kW
De AS09-30-10-26 is een compacte magneetschakelaar voor het veilig schakelen van 3-fasen motoren en licht inductieve belastingen. Met een vermogensklasse van 4 kW bij 400 V en drie hoofdpolen biedt hij betrouwbare aansturing van vermogenskringen tot 690 V AC of 220 V DC. De spoel met code 26 werkt op 230 V 50/60 Hz, wat veelzijdige inzet in besturingspanelen mogelijk maakt. Deze uitvoering uit de Magneetschakelaar / AS serie heeft een blokopbouw, een geïntegreerd 1NO-hulpcontact en de mogelijkheid tot frontgemonteerde uitbreidingen. Mechanisch gekoppelde hulpcontacten volgens IEC 60947-5-1 bijlage L en N. C. spiegelcontacten volgens IEC 60947-4-1 bijlage F verhogen de functionele veiligheid. De AC-gestuurde, gelamineerde magneetkern zorgt voor consistente schakeling en lange levensduur. Een breed assortiment accessoires maakt aanpassing aan uiteenlopende toepassingen eenvoudig.
