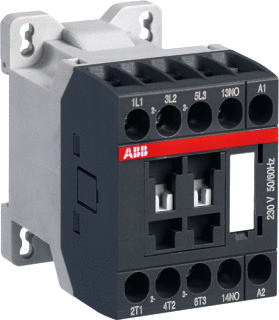

ABB - AS Magneetschakelaar 1Sbl101001R2010 - 1SBL101001R2010
Bekijk voorraad en prijs na inlog
Belangrijke kenmerken
Nom. stuurspanning bij AC 50 Hz - 24 V
Type stuurspanning - AC
Nom. stuurspanning bij DC - 24 V
Aansluitwijze hoofdstroomcircuit - Schroefaansluiting
Modulaire uitvoering (voor railmontage) - Nee
Verpakking
1 per stuk(s)
Voorraadartikel: Ja
Artikelnummer TU
8382112
Leverancierscode
1SBL101001R2010
EAN
3471523032200
Commercieel bestelnummer
AS09-30-10-20
HGS code
180201
Douanenummer
85364900
Nom. stuurspanning bij AC 50 Hz:
24 V
Type stuurspanning:
AC
Nom. stuurspanning bij DC:
24 V
Aansluitwijze hoofdstroomcircuit:
Schroefaansluiting
Modulaire uitvoering (voor railmontage):
Nee
Nom. vermogen NEMA:
3.729 kW
Aantal hoofdcontacten als maakcontact:
3
Aantal hoofdcontacten als verbreekcontact:
0
Aantal hulpcontacten als verbreekcontact:
0
Aantal hulpcontacten als maakcontact:
1
Bedrijfsspanning bij AC 50 Hz:
690 V
Nom. stuurspanning bij AC 60 Hz:
24 V
Diepte:
72.5 mm
Bedrijfsspanning bij AC 60 Hz:
690 V
Nom. bedrijfsstroom Ie bij AC-1, 400 V:
22 A
Breedte:
45 mm
Hoogte:
68 mm
Nom. bedrijfsstroom Ie bij AC-3, 400 V:
9 A
Nom. vermogen bij AC-3, 400 V:
4 kW
AS09-30-10-20 is een magneetschakelaar voor het schakelen en sturen van 3-fasenmotoren tot 4 kW bij 400 V, evenals andere vermogenskringen tot 690 V AC of 220 V DC. Geschikt voor niet- of licht-inductieve belastingen in machines, HVAC, pompen en transportlijnen. De 24 V 50/60 Hz spoel (spoelcode 20) past naadloos in gangbare besturingsspanningen en ondersteunt veilige en consistente bediening. De schakelaar biedt 3 hoofdpolen en 1 ingebouwd hulpcontact (1NO), met front-monteerbare uitbreidingen voor extra flexibiliteit. Mechanisch gekoppelde hulpcontacten conform IEC 60947-5-1 Annex L en spiegelcontacten volgens IEC 60947-4-1 Annex F verhogen functionele veiligheid en foutdetectie. Het bloktype ontwerp en het gelamineerde magneetcircuit zorgen voor stille, betrouwbare schakeling en een lange levensduur.
