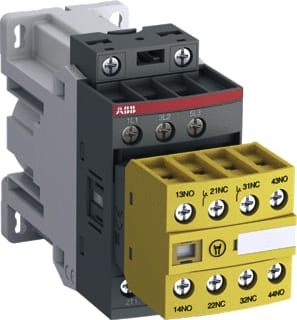

ABB - AFS Magneetschakelaar Magn Schak 1Sbl136082R3022 - 1SBL136082R3022

Nom. stuurspanning bij AC 50 Hz:

100 t/m 250 V

Type stuurspanning:

DC

Nom. stuurspanning bij DC:

24 V

Aansluitwijze hoofdstroomcircuit:

Schroefaansluiting

Modulaire uitvoering (voor railmontage):

Nee

Nom. vermogen NEMA:

3.729 kW

Aantal hoofdcontacten als maakcontact:

3

Aantal hoofdcontacten als verbreekcontact:

0

Aantal hulpcontacten als verbreekcontact:

2

Aantal hulpcontacten als maakcontact:

2

Bedrijfsspanning bij AC 50 Hz:

690 V

Nom. stuurspanning bij AC 60 Hz:

100 t/m 250 V

Bedrijfsspanning bij AC 60 Hz:

690 V

Diepte:

130.5 mm

Nom. bedrijfsstroom Ie bij AC-1, 400 V:

25 A

Breedte:

45 mm

Nom. bedrijfsstroom Ie bij AC-3, 400 V:

9 A

Hoogte:

86 mm

Nom. bedrijfsstroom Ie bij AC-4, 400 V:

0 A

Nom. vermogen bij AC-3, 400 V:

4 kW
